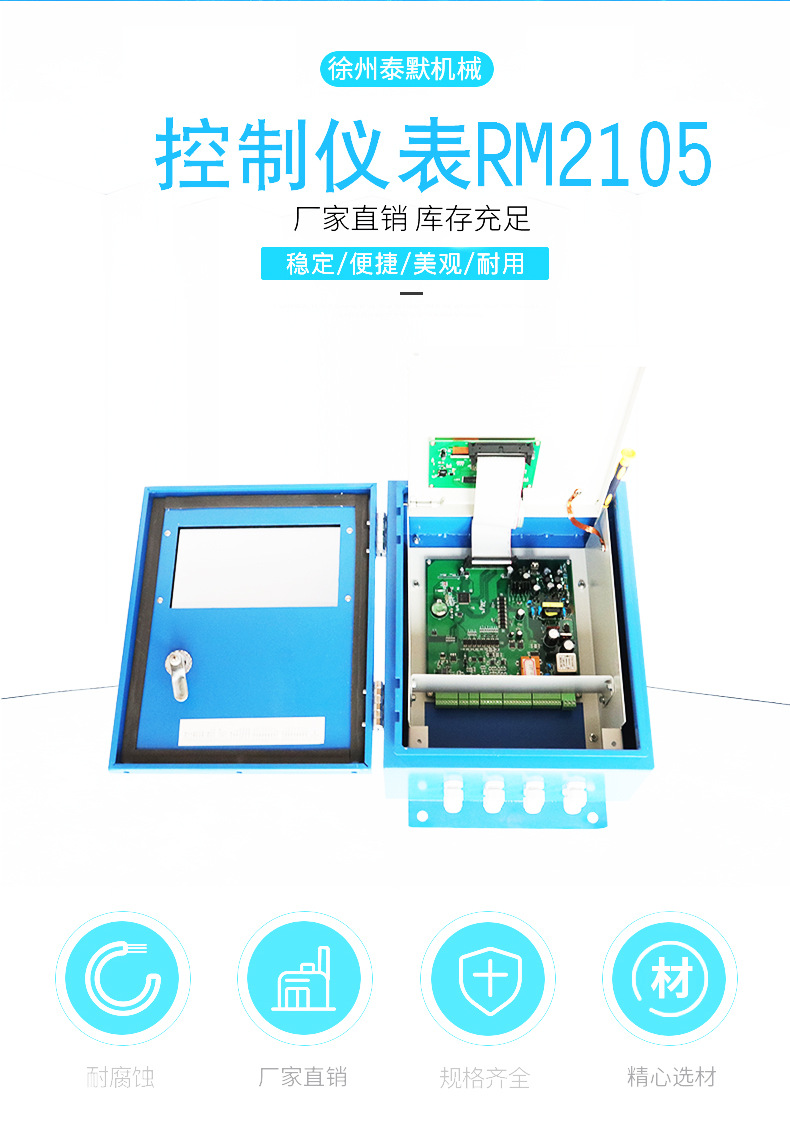

RM2105显示称重积算仪 配料控制仪表

RM2105系列给煤机控制器皮带秤控制器称重控制仪表，壁挂式，嵌入式积算器，。是以微机为基础的动态皮带秤及配料控制用仪表。采用人机对话在VFD屏幕上，以中文形式直接显示称重流量、累计有关信息，操作、校准尤为方便。仪表具有自动零点校准、自动间隔校准、故障报警自动诊断、光隔离输入/输出，标准串口，内置PID控制输出。

2、环境参数

  1.储存温度 - 40℃—— +70℃；

     运行温度 -10℃—— +50℃；

  2.相对湿度：95％

3、电源

  220VAC＋10％~—15％ 50Hz

  保险丝 0.5A

 EMI/RFI  滤波器

4、称重传感器

   仪表提供10VDC，200mA激励电源，可并联4个称重传感器

   灵敏度，0.5mV/V－3.5mV/V

   输入信号33mV

   称重传感器屏蔽接地

   电缆距离大于60米（不超过900米）时采用激励补偿电路跳线选择本地或远程补偿

5、主板数字输入端口

   仪表主板提供3个可编程输入端口，接收干触点开关信号。

6、主板数字输出端口

   仪表主板提供3个可编程输出端口，24VDC集电极开路输出，可直接驱动控制继电器。

7、通讯板

   仪表可安装通讯板。可使用标准RS－232、RS－485串行接口与上位机通讯板采集仪表数据并对仪表进行操作，具有双向通讯功能。

8、主要性能

   四行显示，通过菜单选择

   物料流量或负荷的电流输出

   物料总重的脉冲输出

   自动调零、调间隔

   自动零点跟踪

   光电藕合的数字输入和输出

   报警和故障提示

   通讯功能：RS232、RS485多站通讯网络

   一路过程控制模式：PID控制输出

9、主要功能

   所有功能的软件都固化在存储器的芯片中，当用户安装了可选的扩展板或操作者通过键盘选择，控制器将自动打开相应的功能。

   （1）测量功能

     a、瞬间流量计算

   称重传感器输出单位重量信号和速度传感器输出单位皮带速度信号相乘，这个结果就是瞬间流量。

     b、重量累计

累计量是单位长度的重量与运行长度的积算，然后转化成工程单位。

C、自动调零和自动调间隔

通过定义皮带圈数及皮带长度是自动调零和自动调间隔的基础。

   准确计算皮带长度，控制器通过计算速度传感器发出的脉冲数，在累计到要求的脉冲数时，控制器结束校准测试，把理论值与实际值进行比较，并且计算校准常数。

     d.自动零点跟踪

   在皮带运行时，流量低于预定值，控制器按照以下步骤进行自动调零

    ――等待测试周期一半时间

    ――完成一次调零测试

    ――完成一次测试周期的自动调零

    ――要流量值低于自动调零跟踪预定值，仪表将不断重复上述步骤

e、一路输入，两路电流输出信号

   可选输入/输出扩展板，获得一路电压/电流输入，两路电流输出信号

（2）监视功能

   状态提示

   过程报警

   设定错误

   设备故障

   高流量、低流量、高负载、低负载报警

（3）自动控制给料功能

   称重控制器提供一个独立的控制电流环，控制电流环通常用于控制给料量，控制方式为

    ―― PID＝比例＋积分＋微分

   可控制的过程变量为给料量，流量设定可以通过键盘输入、或外部模拟信号设定。控制输出为4－20mA电流环。

电脑积算器、积算仪，称重显示器

质保期为12个月；

☆准确度：优于0.025%；

☆点阵式汉字荧光显示；

☆滚动式、下拉式菜单方式；

☆显示瞬时流量，累积重量，溢出报警状态；

☆可显示原来参数值，新输入参数值，操作状态提示；

☆可显示零点值、皮重值、净重值，A/D转换数字量，速度传感器脉冲数；

☆32位微处理器带非易失性内存EPPOM。由键盘输入的标定数据存贮在有，后备电池的CMOSRAM中，寿命十年；

☆报警与控制功能：具有声、光报警功能和输出控制功能；

☆触摸式按键输入，可由点阵式数字荧光屏显示输入状态和提示；

☆模拟信号输入：4～20mA和0～5V两档；

☆二路模拟输出：4～20mA输出；

☆通讯接口：RS-232C/RS-485C；（选配）

☆P.I.D控制

1.比例:5-500%比率带

2.积分:0.01-10min

3.微分:0.01-10min

☆P.E.I.C(周期性误差积算控制)

1.积算:0.01-10min

2.继电器:1-100S

☆控制回路:两个独立的控制回路

1.控制给料量

2.可控制其它设备

徐州泰默机械设备有限公司的产品系列是专门用于工业过程的运动中称重检查、监视和控制设备，公司产品有皮带秤、皮带称重给料机、混入金属探测器、煤炭和矿物取样系统、水平面指示器、输送机安全开关以及各种其他的专用过程控制仪器组成。 我们为您提供质优的产品，实惠的价格。 经过几十年的努力工作，徐州泰默机械设备有限公司已经成为电力、煤炭、冶金等行业用户的选择品牌控制系统的制造商产品遍布各地近二十年来，产品在市场各行各业使用。徐州泰默机械设备有限公司是从事散料处理过程服务的专业公司，在散料和连续称量领域享有较高的声誉，其服务范围涉及： 称重，配料； 煤，矿物在线采样； 流量测量，探测； 转动设备安全保护； 料位的测量，检查； 包装过程中的金属检测，包装袋重量检测等。

安 装

一．总述

本章内容包括RM2105系列的安装，配置，和初始编程。

仪表不应安装在环境条件剧烈变化的地方，尽量选择室内安装，否则需要安装防护设施避免阳光直射、潮湿、碰撞和剧烈的机械震动。仪表可安装在最远距离称重传感器900米的地方。

1． 安装

有两种安装方式：

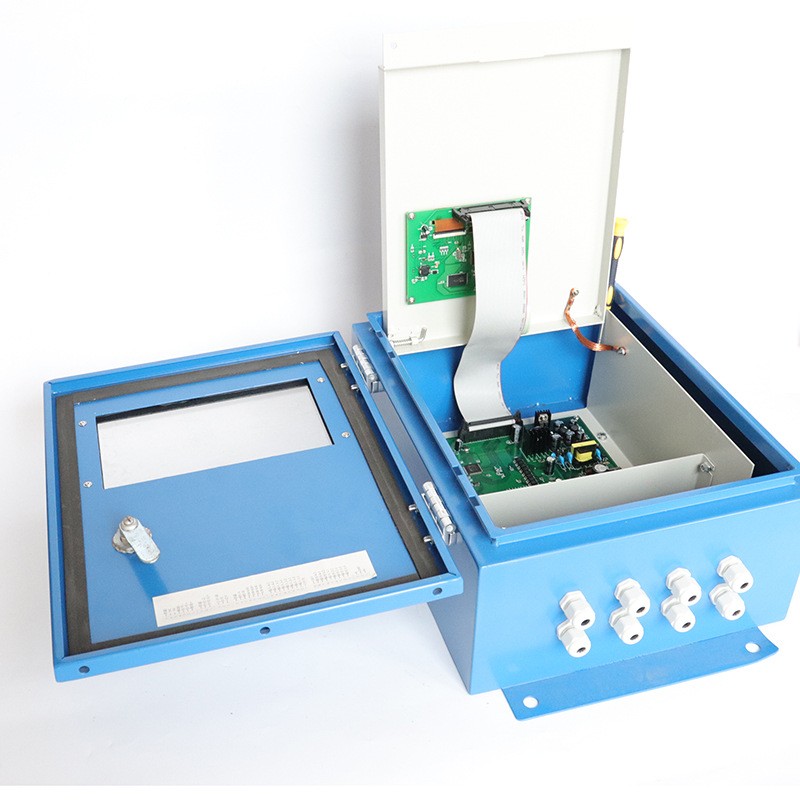

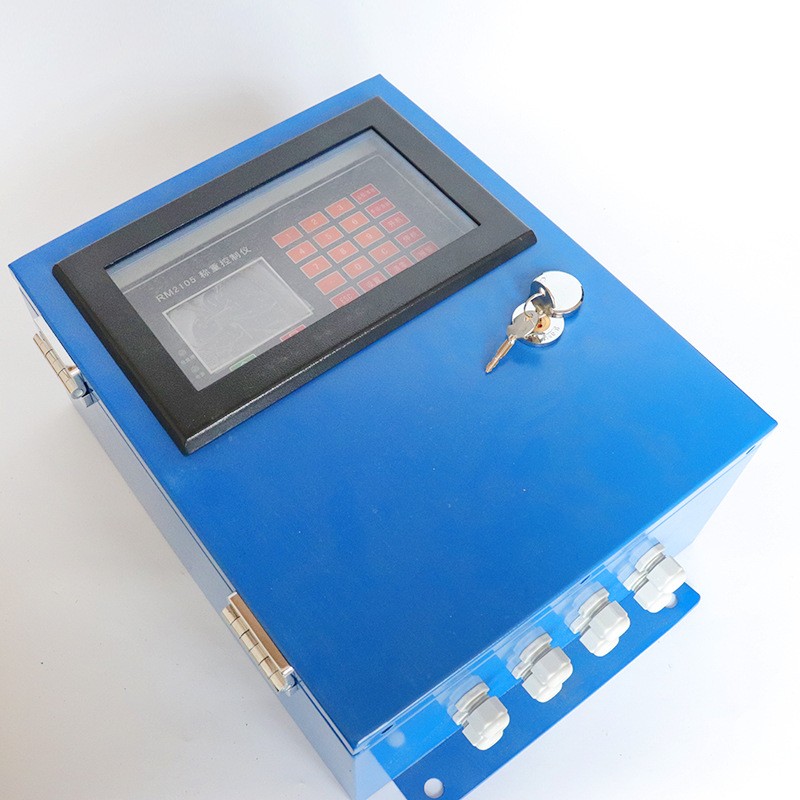

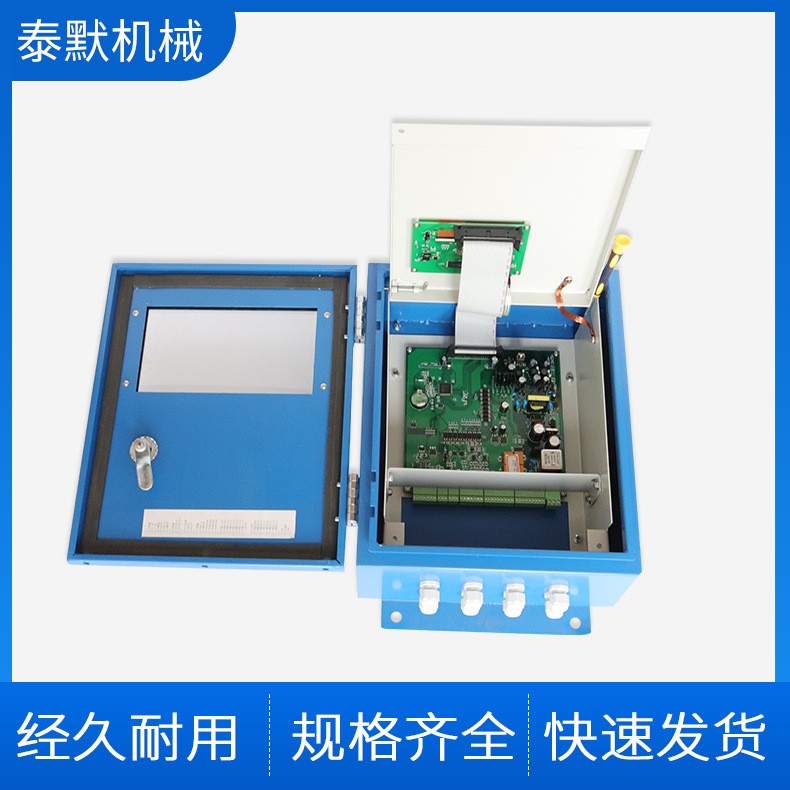

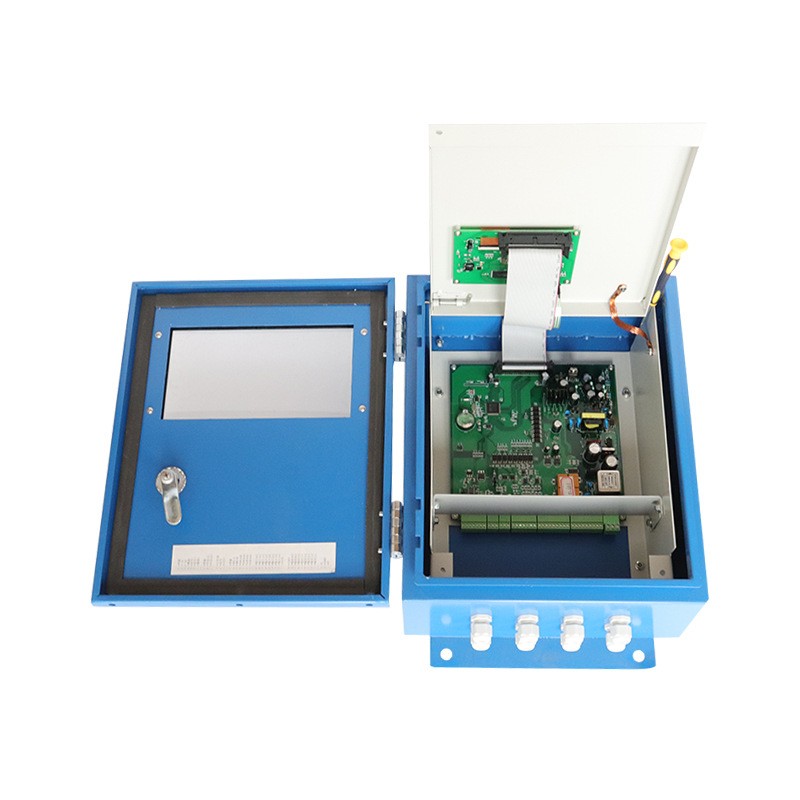

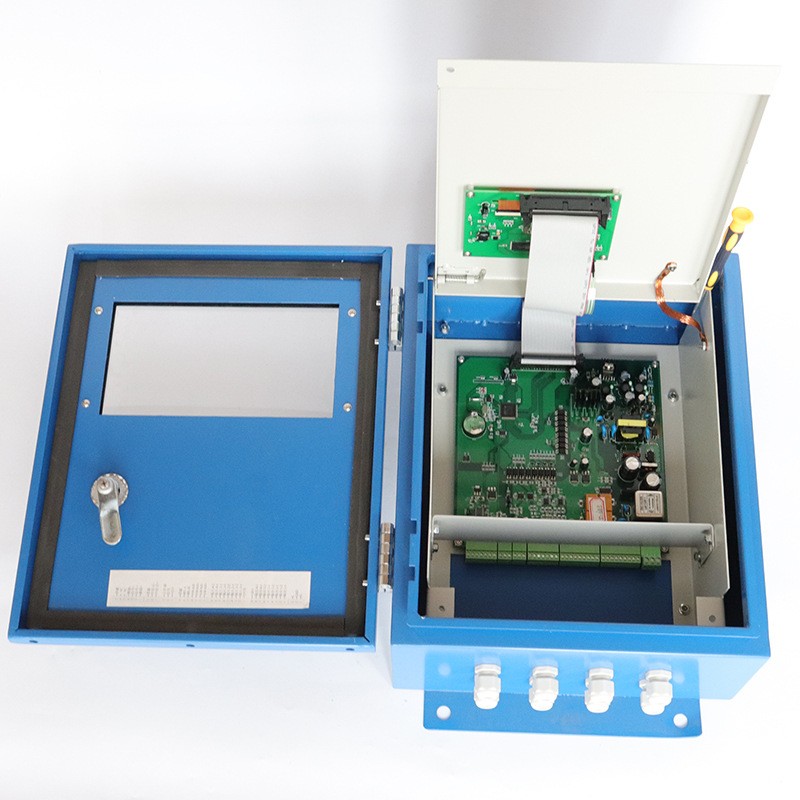

l 壁挂式RM2105系列仪表，现场安装皮带秤积算器通过机箱后的四个安装孔垂直安装在坚固，平坦的壁面上。

l 嵌入式RM2105系列可以嵌入控制柜内。

2．安全警示

警     告

  在阅读完下列警示条例之前不要进行任何安装，运行和维护操作。

1．在未完全理解手册之前，不要连接仪表电源。

2．严格遵守本手册中的警告和操作程序，避免人员伤害和设备损坏。

3. 接线

1． 把电源关闭

2． 不要把信号线和电源线或其它具有强电磁干扰电缆布放在同一导管内。

3． 仪表外壳和导管应一点接地。

4． 检查所在边线是否正确并牢固。

5． 严禁使用“兆欧表”检查线路。

6． 电源进线应安装断路器（最大20A），断路器的安装位置应便于操作并有明确标识用于本仪表。

7． 壁挂式仪表所有导管应从机箱底部进入，不应从机箱顶部或侧面进入。嵌入式应从后方接线端子接入。

RM2105称重控制仪接线：

说明：

1、L、N为仪表供电电源，电压范围85~265VAC，频率：50、60HZ±5%。

2、称重传感器供桥电压9VDC ±5%，称重传感器为电阻应变式，2mv/v~4mv/v。

3、速度传感器仪表可接收NPN、PNP（需跳线）、推挽、开关量等信号，仪表可提供12V激励电源。

4、仪表的通讯为485 modbus RTU协议。

5、控制电流为0~20mA或4~20mA可选，也可通过跳线改为0~5V或1~5V。

6、输入口为可编程功能的无源触点。

7、输出口为继电器输出的无源触点信号，如果负载电流大于1A，请使用外接继电器转接。

8、GND为接地点，如果能良好的接地的话可以提高仪表的抗干扰能力。

RM2105称重控制仪介绍

称重控制仪包括现场安装型和面板安装型，采用ARM微处理器控制，处理称重传感器的重量信号和皮带速度信号，计算流动物料的流量和累计量，显示在仪表上。同时仪表内置PID调节器，提供编程的电流输出，控制给料机运行。并提供远程脉冲计数输出。通过RS-232、RS-485、CAN（可选） 接口和上位机通讯。

仪表采用全中文操作界面，操作直观简便。并具有多种自动检测功能，便于用户校准和维护。

1.1环境参数

l 室内/室外：安装地点应近可能靠近称重传感器，注意防尘，防潮。

l 储存温度： -40℃ —+70℃

l 运行温度： -10℃ — +50℃

l 最大相对湿度：95%

1.2电源

l 110~265VAC 50Hz~60Hz

1.3称重传感器

l 仪表提供9VDC ± 1%， 250mA 激励电源， 可并联8只350R称重传感器

l 灵敏度，0.5mV/V – 4mV/V

l 最大输入信号 60mV

l 称重传感器屏蔽接地

l 可同时接收两路称重信号

1.4速度输入

可同时接收两路速度输入，可为外部提供24V 150mA驱动，速度输入形式：集电极开路或TTL，速度脉冲范围：5-3000Hz。

1.5主板数字输入端口

仪表主板提供4个可编程输入端口，接收干触点开关信号。

1.6主板数字输出端口

仪表主板提供4个可编程干触点输出端口。输出负载能力AC250V 7A  AC120V 10A。

1.7通讯

独立的三路可同时进行通讯：一路为打印机接口（RS232）可通过外接打印机打印仪表数据；一路标准RS-232；一路标准的RS-485接口（进行了隔离及保护）.

1.8电流输出

四路：分别为正比于流量电流或流量控制电流，输出范围可编程为：4-20或0-20mA。

1.9电流输入

两路：来自于远程（DCS）的控制电流，输入范围可选4-20mA或0－20mA。

1.10显示

采用真彩TFT 3.5寸屏，分辨率：320*240，最多可显示中文16*16汉字15行*20字，不 同的颜色显示可令你直观的分辨出仪表的运行状况。

1.11仪表控制方式

可选择为：单秤或双秤方式（一台仪表同时控制两台秤可选）。
