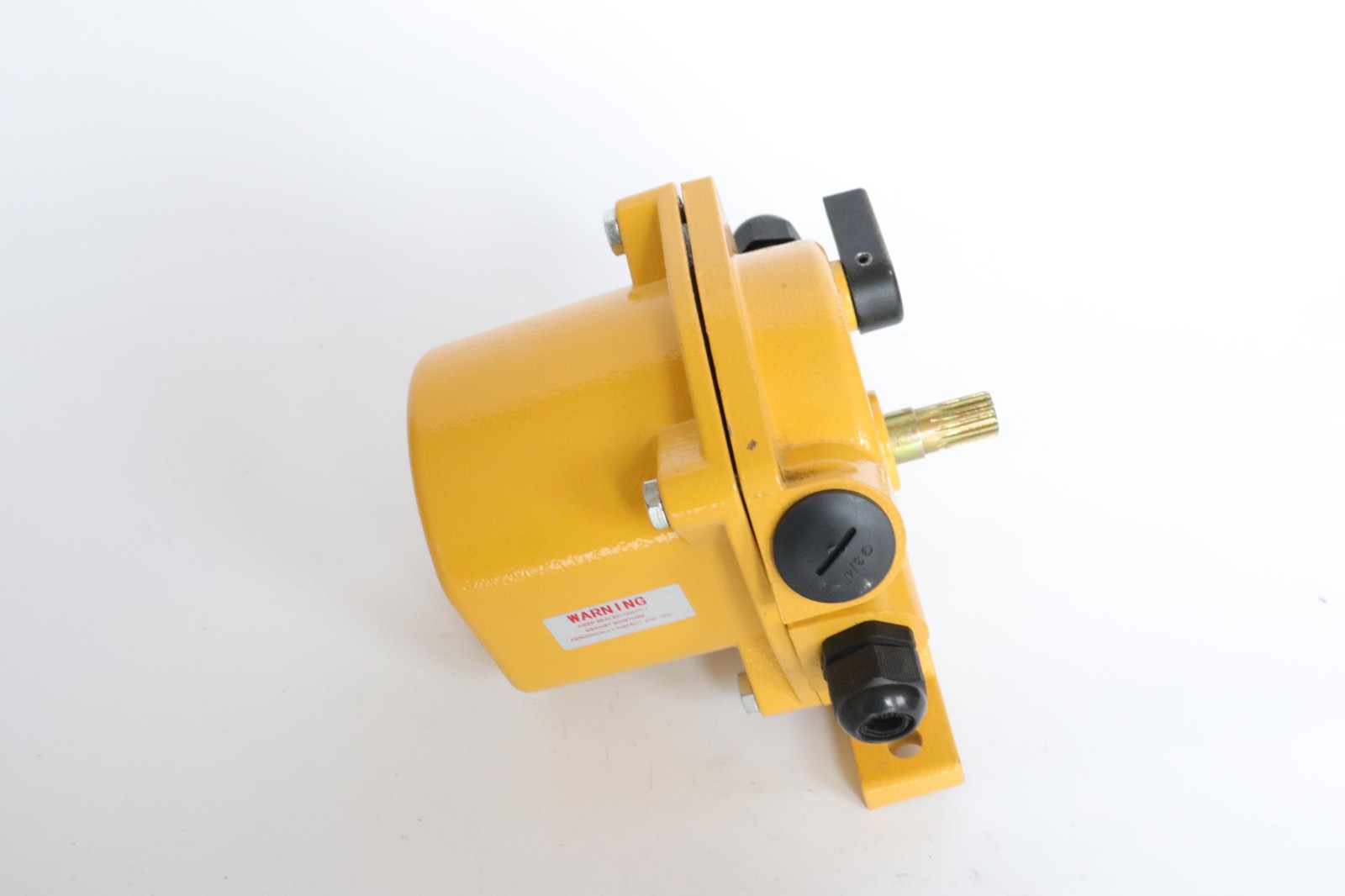

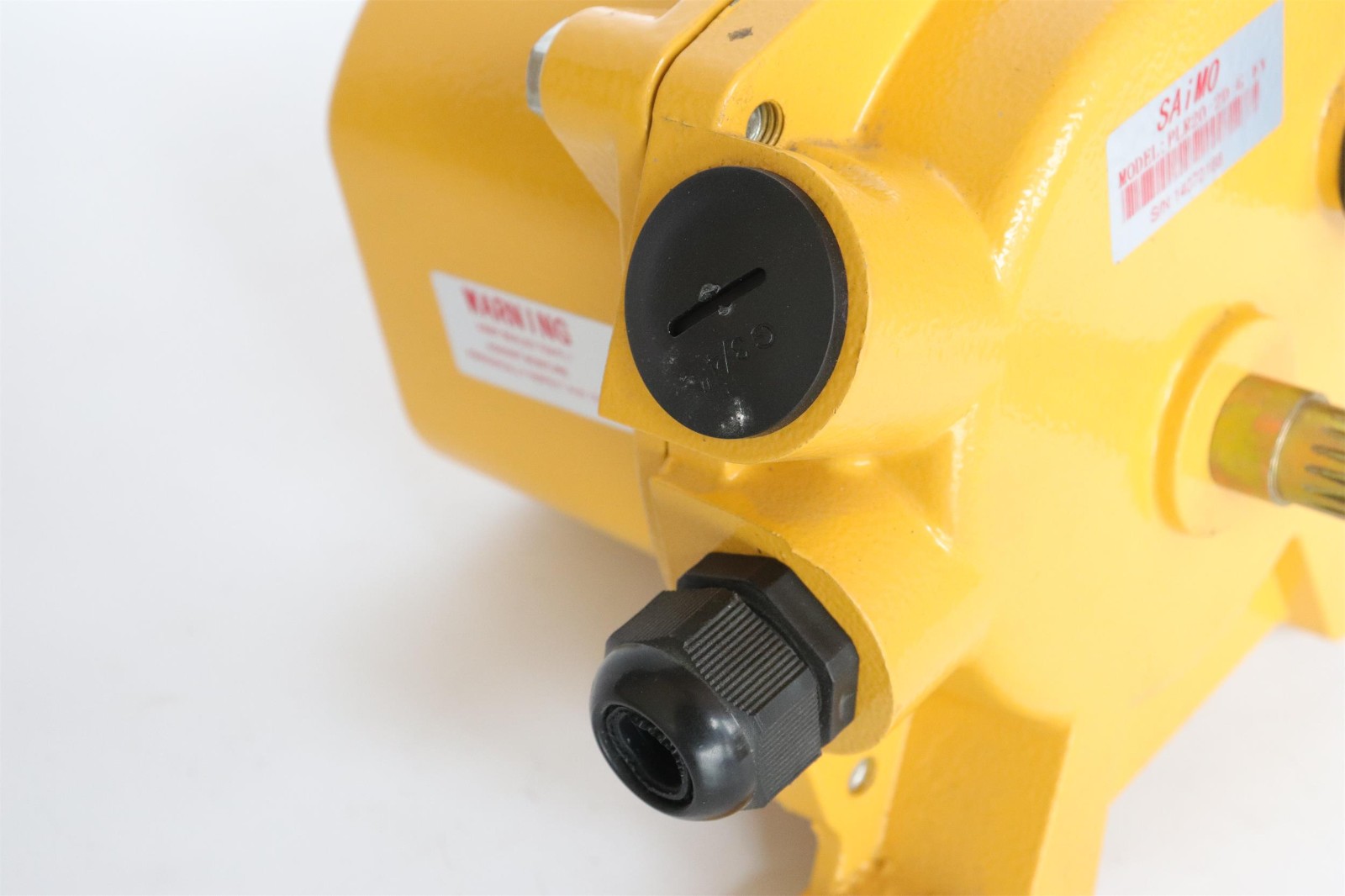

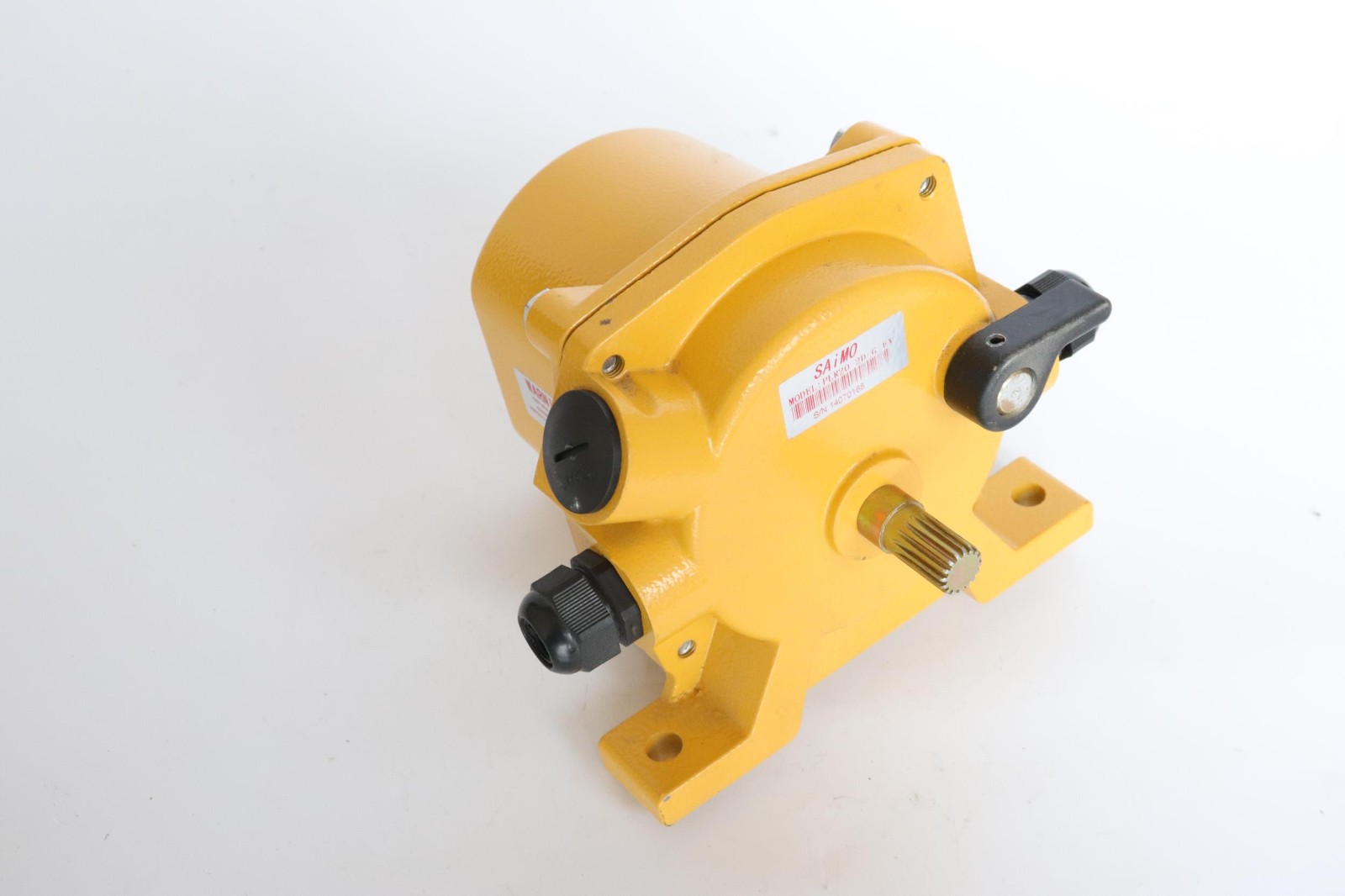

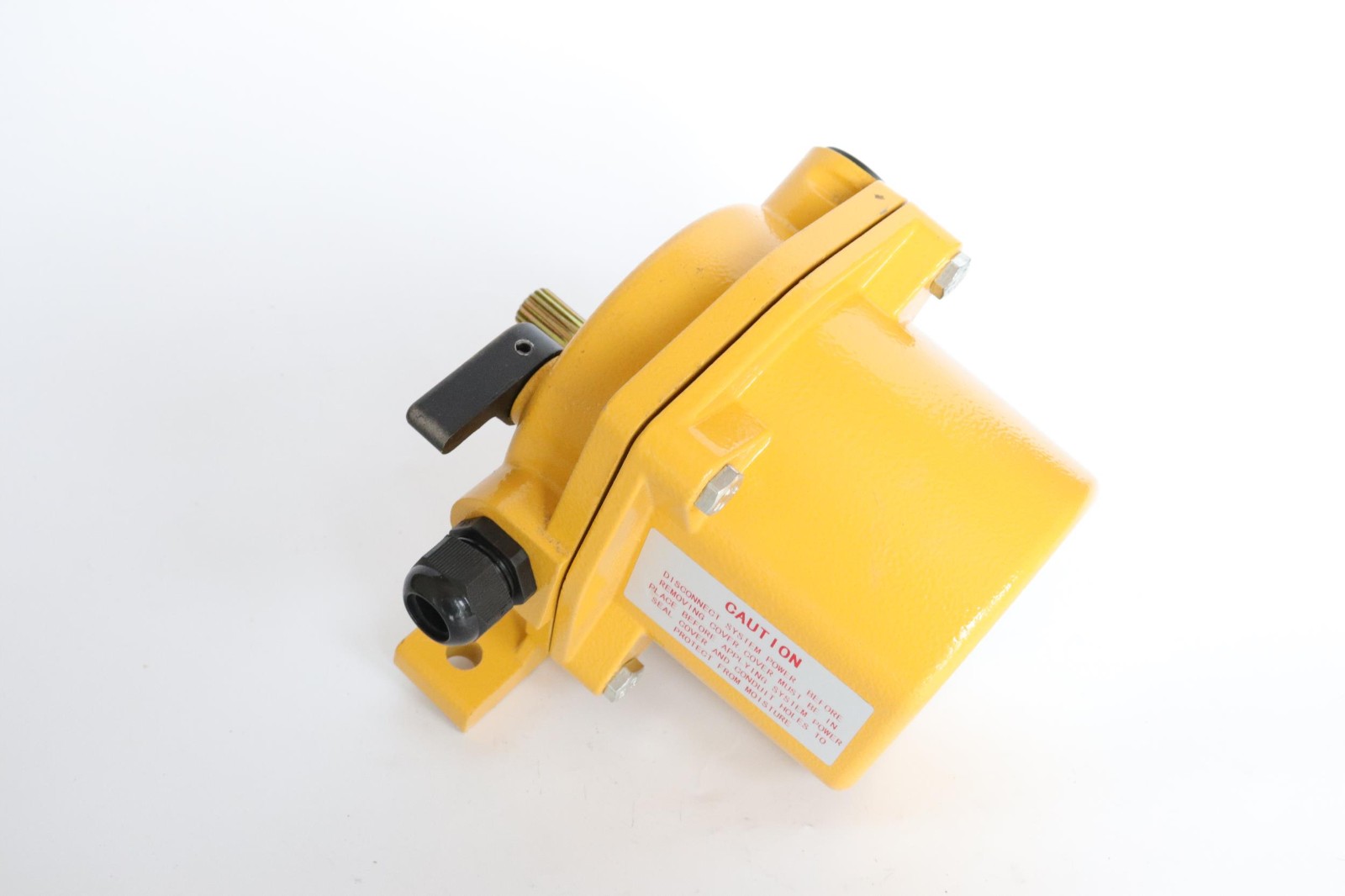

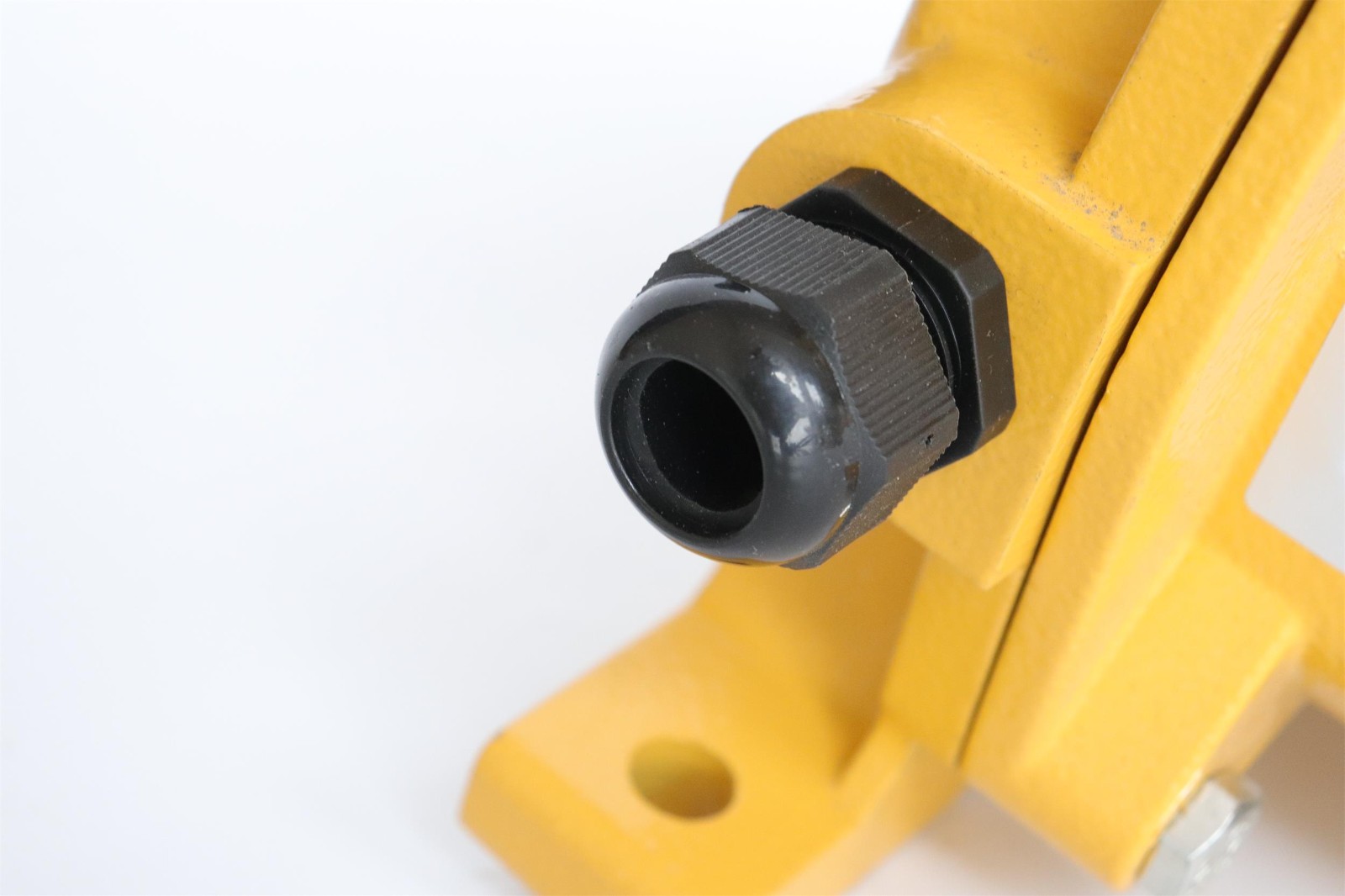

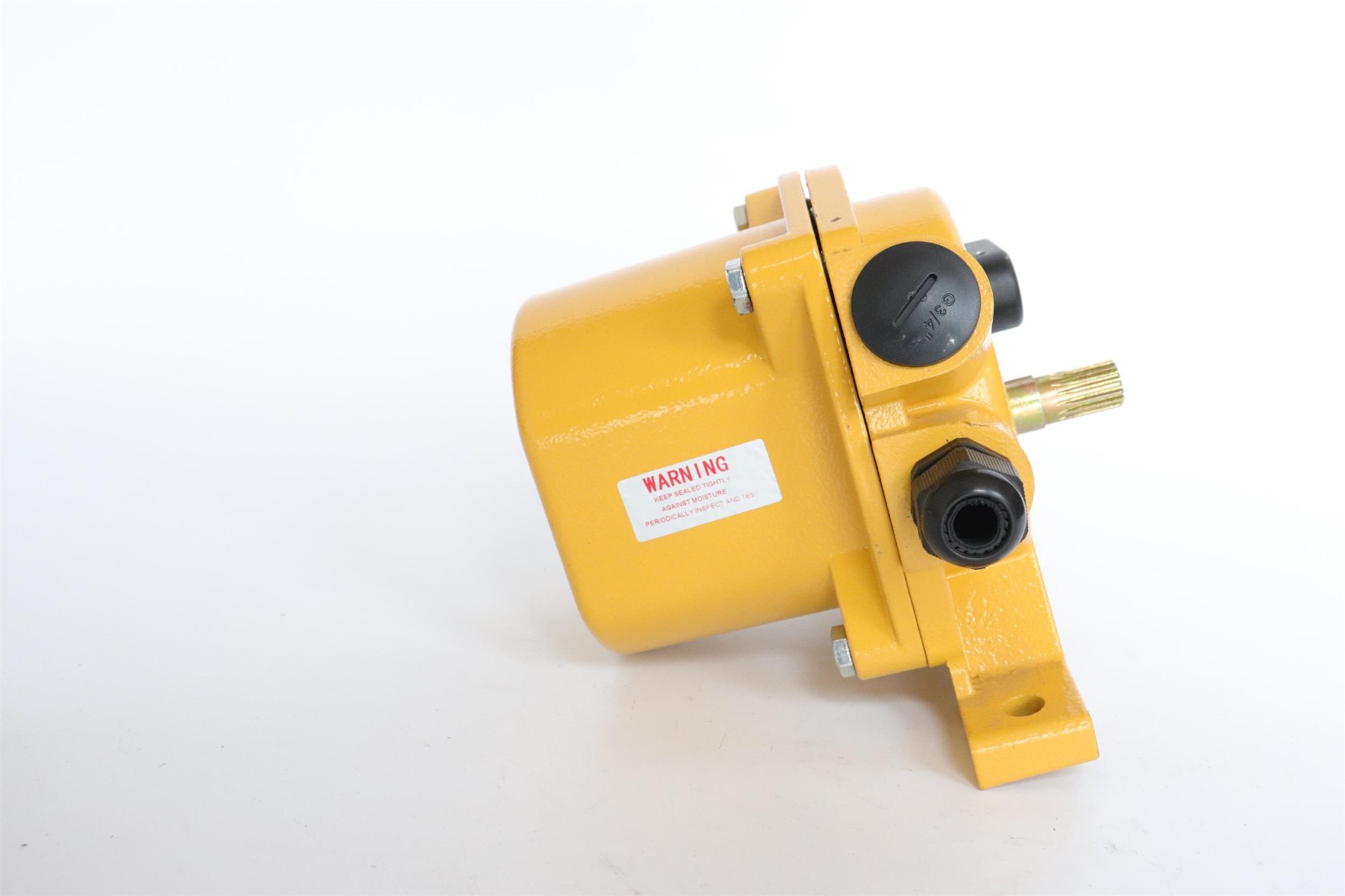

本产品用于监测输送带横向偏移，为输送机跑偏报警和停机联锁提供开关信号。两级动作可以分别对应异常提示和停机处置，帮助现场及时发现和处理跑偏问题。

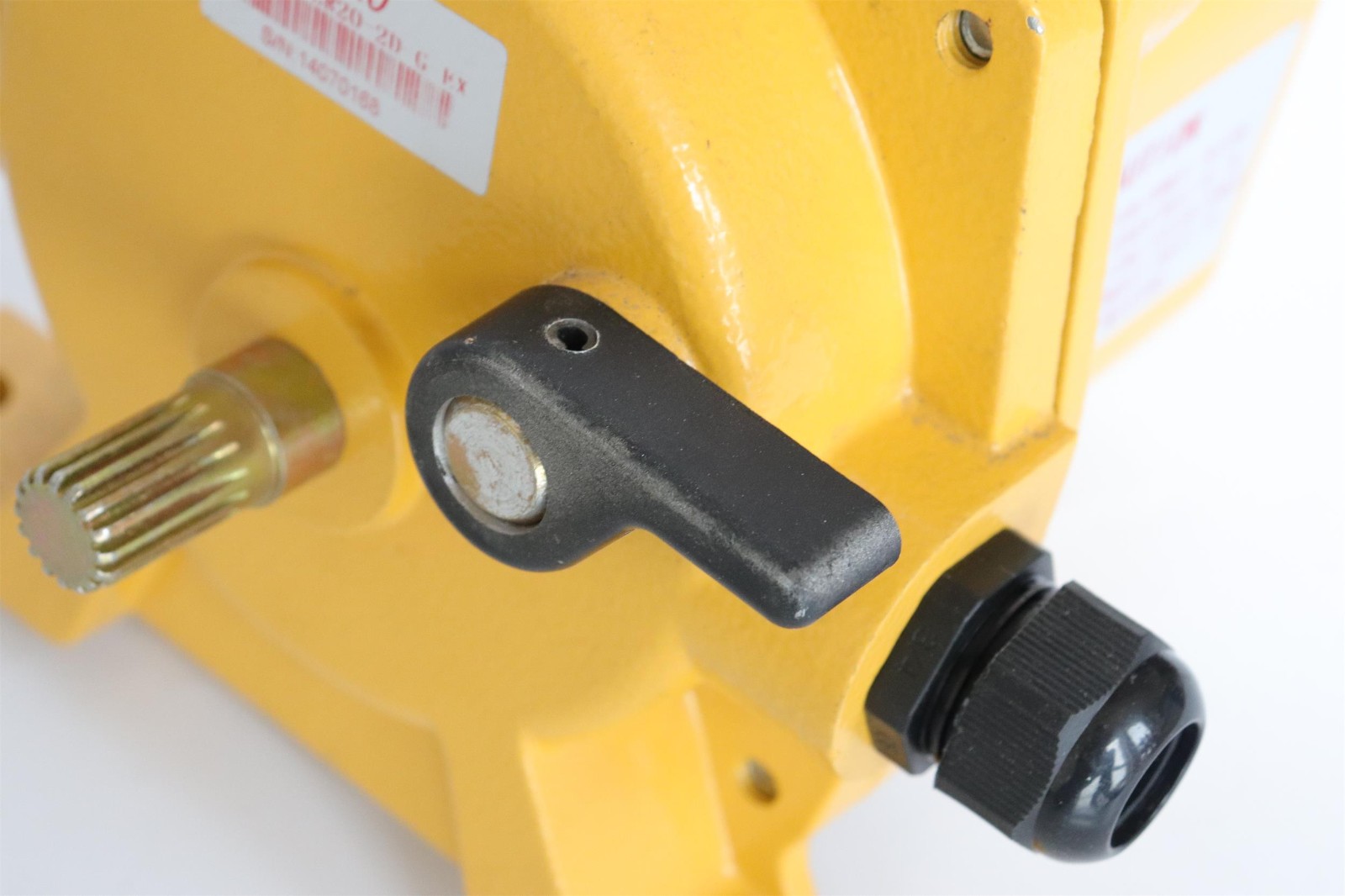

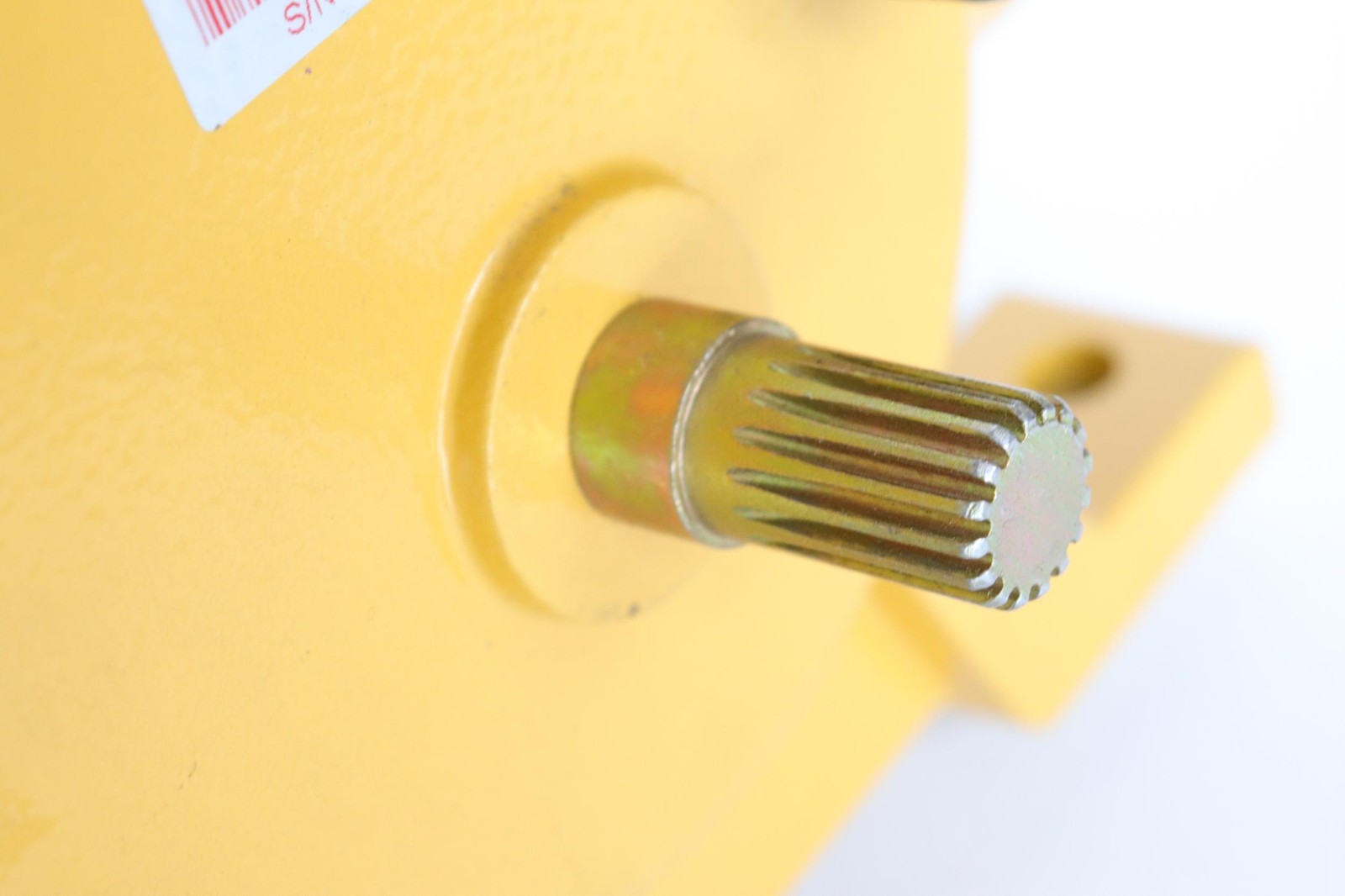

开关检测的是胶带边缘对立辊的机械推动。胶带恢复正常位置后，立辊可自动复位。它不负责将胶带拉回中心，跑偏原因仍需结合托辊、滚筒、受料位置等现场情况排查。
· 需要对胶带跑偏设置分级报警、停机联锁的带式输送机。
· 机架两侧具有支架固定空间，且立辊能够按安装要求接触偏移胶带的检测位置。
· 控制柜具有匹配的开关量输入或联锁回路，环境条件符合产品要求的项目。
选型应结合输送机结构、带宽、正常运行时的胶带位置变化、环境温湿度及控制回路要求。特殊粉尘、潮湿、腐蚀或防爆场所，需要进一步核对相应防护与适用证明。
项目 | 说明书参数及选型条件 |
产品型号 | ROS-2D-3-FM-Y |
检测方式 | 胶带边缘推动立辊倾斜，机械接触式检测 |
两级输出 | 一级报警信号，二级停机信号；配合外部控制回路使用 |
开关配置 | 内部K1、K2两个微动开关，可按需要使用常开或常闭接点 |
动作角度 | 资料列有12°/30°、10°/45°、25°/35°、15°/45°等组合，具体按供货配置确认 |
极限角度 | 70°，与一级、二级动作角度分别核对 |
复位方式 | 自动复位；输送机恢复运行按控制系统逻辑执行 |
环境温度 | −30℃～+60℃ |
相对湿度 | 不大于85% |
重量 | 3.5kg |
触点电气条件 | 电压标注24～380V AC/DC；额定电流与负载类别按铭牌、供货资料确认 |

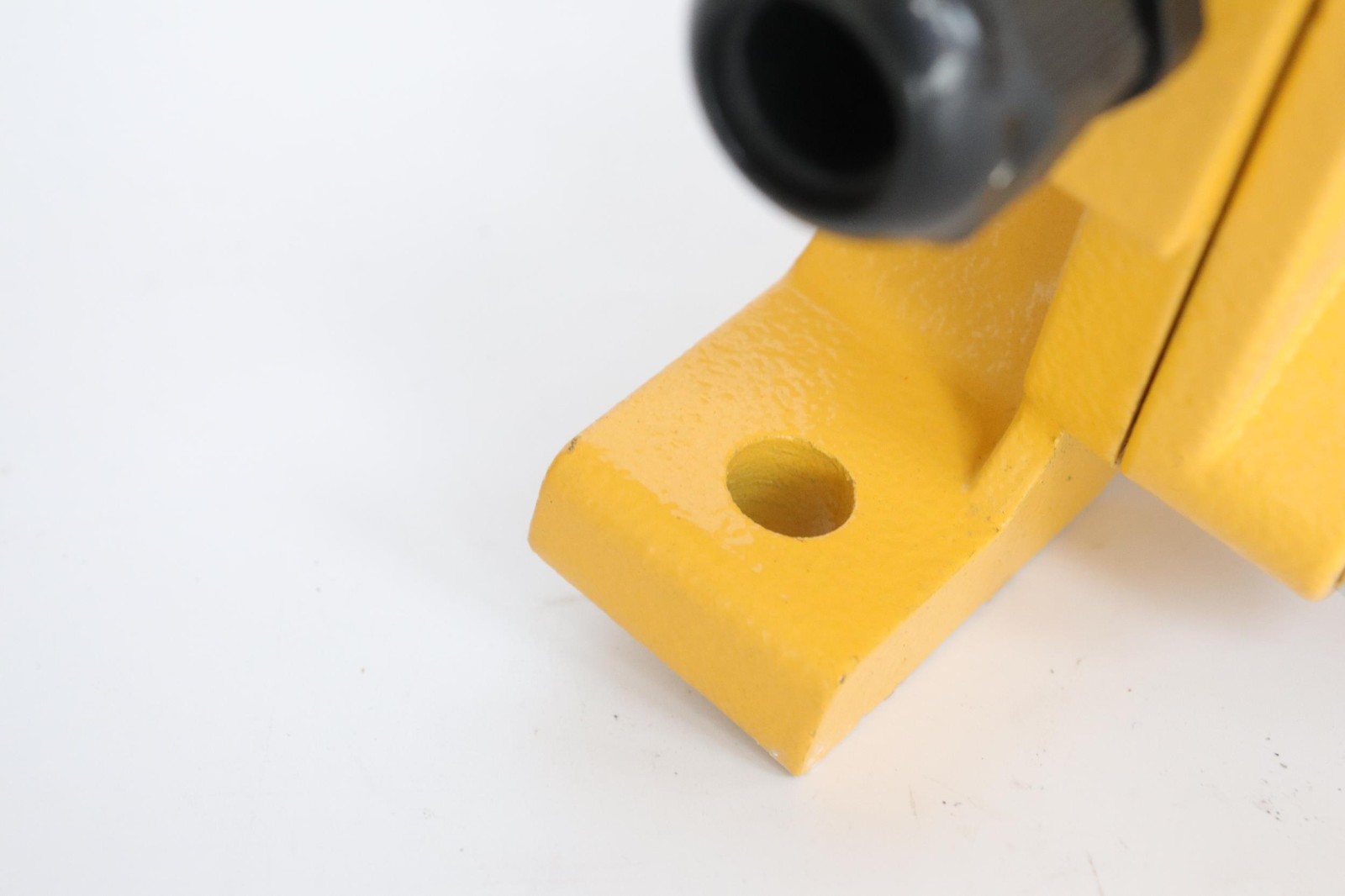

安装支架 | 说明书注明不随开关提供，需另购 |
动作角度组合不代表现场可在这些角度之间任意连续调节。触点电压也不等于设备工作电源范围，接线前应核对回路电压、负载和触点使用条件。
跑偏保护系统通常需要开关、安装支架、连接电缆及匹配的控制回路。需要现场声光提示时，另配相应报警设备；需要停机联锁时，将对应信号接入设备控制系统。上述配套项目应在采购时逐项确认。
按本型号说明书，立辊轴线应与被监测胶带表面垂直，立辊与胶带边缘的距离为50～100mm，胶带位于立辊下端约1/3处。支架需牢固固定，避免机架振动、安装偏移影响触发位置。
说明书要求每50m胶带至少安装一对开关。实际检测位置与数量还应结合输送机长度、机架结构及保护方案确定，不能据此认定一对开关能够检测整段胶带的所有跑偏情况。
安装后应由具备相应能力的人员验证一级报警、二级停机及复位信号，并核对控制系统的响应。安装间距、动作角度和联锁逻辑需共同确认。
两级跑偏开关的“两级”是什么意思？
指同一开关在不同立辊偏转角度输出两级信号。一级用于报警，二级用于停机联锁。左右两侧各安装一台属于布置方式，与“两级”的含义不同。
一级一定是12°，二级一定是30°吗？
不是。说明书列有多种角度组合。采购和更换时，应按完整型号、既有动作要求及实际供货配置核对，不能仅凭外形或型号简称判断动作角度。
极限角度70°能作为停机角度使用吗？
不能直接这样理解。70°是说明书列出的极限角度，报警和停机应分别依据一级、二级动作角度。调试时应按照随货资料验证，不应把立辊推到极限位置作为常规测试目标。
50～100mm是否就是允许跑偏量？
不是。这是本型号说明书中的立辊与胶带边缘安装距离。实际信号触发还取决于胶带接触立辊后的偏转及动作角度，不能将该距离直接用作允许跑偏量或检测精度。
自动复位后，输送机会自动重新启动吗？
自动复位描述的是立辊及开关的恢复状态。停机后是否允许恢复运行，由控制系统、现场操作和联锁条件决定，不能据此默认整机会自行重启。
能不能自动纠偏，或者直接发出声光报警？
本产品提供跑偏检测开关信号，不承担胶带纠偏。需要声光提示时，应连接匹配的报警设备；需要停机时，应接入相应控制回路。
支架是否包含在供货中？
说明书注明安装支架不随开关提供，需另购。询价时应一起确认开关数量、支架样式及固定方式，避免设备到场后缺少安装配件。
需要ROS-2D-3-FM-Y两级跑偏开关说明书、外形安装图或接线资料，可联系徐州泰默机械设备有限公司。询价时建议提供输送机长度、带宽、安装位置照片、所需一级和二级动作角度、控制回路条件及支架需求。
咨询电话：0516-82615430；13813483502。
公司网站：www.xzramsey.com；www.xztaimo.com。
e027bb985e0df0f07f67bb2624df0e13.pdf
“刚标定准、过几天又偏”首先要区分：零点在变、量程在变、测速在变，还是用于比较的物料与统计口径发生了变化。反复修改一个系数，可能把某一天调准，却掩盖真正的故障。
【建议分步处理】
1. 先保存现场状态。导出当前参数、最近一次标定记录、原始累计值和对比称量记录，记录异常出现时间，不先覆盖旧参数。
2. 检查重复性。在机械、流量和速度条件尽量相同的情况下重复试验。若结果一会儿偏高、一会儿偏低，应先处理不稳定因素；一个固定系数不能消除这种离散性。
3. 区分误差形态。空带也累计，优先查零点及附加受力；空带稳定、过料近似固定比例偏差，检查量程、速度系数及参考称量；随流量或速度变化而改变偏差，检查受力、量程覆盖和速度测量。以上只是诊断线索，不能仅凭现象认定某个部件损坏。
4. 对照事件找变化。把误差变化与降雨、温度、积料、张紧调整、托辊更换、皮带接头经过、仪表重启等时间点对应起来。
5. 每次只处理一类已确认的问题，复做零点核查和相应负载试验，使用独立的后续试验验证，不把用于调系数的那次数据当作全部验收证据。
【建议建立的记录】
同一张表中保留日期、空带零点、带速、流量区间、参考质量、皮带秤示值、相对误差、参数版本及维修事件。初期观察周期可根据现场风险设定，不能把“连续观察几天”写成全国统一法定要求。
【结论】
先恢复重复性，再调整准确性，最后验证长期稳定性。制造商原厂维护资料将张紧、皮带状态、测速、传感器以及维修后的复查列入管理内容；本题的分步诊断为在这些原理基础上整理的工程建议。
首先确认是“显示着以前的累计量”，还是“空带时累计量仍持续增加”。历史累计量不为零本身不是故障；确认没有物料后仍持续计量，才需要检查零点、机械状态、测速和累计逻辑。不能一开始就把小流量切除值调大，让问题表面消失。
第一步，确认真的空带。停止上游给料并让尾料排净，检查称重区及回程带的粘料、积水、异物，以及是否存在旁路落料。观察运行时只能在安全位置进行；清扫、拆装和机械调整须按现场规程停机、隔离能源并防止意外启动。
第二步，同步记录空带时的原始载荷、速度、瞬时流量和累计量变化。区分固定偏正、正负波动、按皮带一圈周期波动，以及完全停带后仍累计等不同现象。
第三步，排查称重区的非正常受力。重点看秤架是否被积料顶住、限位件是否接触、托辊是否卡滞、皮带是否跑偏、导料槽或裙边是否影响称重段。制造商维护资料强调，输送机本身也是称重系统的一部分。
第四步，检查测速与电气状态。实际停带却仍有速度值，要查测速脉冲、接线、信号干扰和PLC读取；不能把电机运行命令直接等同于真实带速。
第五步，机械和信号状态稳定后，按该型号说明书，在规定的完整皮带周回条件下核查零点，保存调整前后的值，并复测。变速运行时还要核查不同常用速度下的空带表现。
【判断要点】
若零点存在固定的单位长度载荷偏差，运动的皮带会把这项偏差不断积分成虚假吨位。例：偏差为0.2 kg/m、带速2 m/s时，理论虚假流量为1.44 t/h；此例假设没有切除或其他修正，只用于说明原理。零点检查、量程标定、累计清零是三件不同的事，不能互相替代。
【继续诊断需要的资料】
秤和仪表型号、空带载荷与速度趋势、完整一圈时间、累计量起止读数、近期清扫或维修记录。上述流程为工程排查建议，具体调零条件参照设备说明书及适用规程。
常规皮带秤优先选：基础高出地面（抬高式，无地坑）；只有场地受限、输送机整体标高固定，才考虑和地面齐平（浅地坑）。
注意：这里说的是秤架混凝土基础，不是皮带托辊面，称重托辊必须和前后输送机托辊标高一致，不能高低错台。
✅ 优点
排水最好：撒料、雨水直接流走，传感器、秤架底部不积水，减少腐蚀、零点漂移，高地下水位、砂石 / 矿山粉料现场首选。
检修空间充足：秤架下方能伸手、放工具，方便换传感器、链码标定、清理积料；不用下坑作业，安全。
土建简单省钱：不用挖土坑、不用做坑内防水、集水井、排污泵；原有地坪上直接浇筑独立基础即可。
基础和厂区地坪做隔振缝，地面震动不会直接传导到秤基础，利于计量稳定。
❌ 缺点
基础凸起，地面有台阶，人员、叉车通行要注意安全，必要时做踏步 / 防护栏杆；
输送机整体高度会抬高，要复核上下游溜管、皮带机头机尾标高是否匹配。
✅ 优点
地面平整无台阶，通行顺畅，场地空间狭小、输送机标高不能改动时才考虑。
❌ 缺点（痛点很多）
坑内积料、积水是最大麻烦：物料撒落掉坑底，清理困难；下雨容易积水，泡传感器、接线盒，极易造成漂移、故障，必须配套做坑底找坡 + 集水井 + 排水泵，土建成本高很多。
坑内粉尘潮湿，腐蚀更快；检修要下坑，空间狭小，链码标定、拆装秤架不方便。
基坑土建要做防水、防渗，若地基沉降，会直接影响皮带秤精度。
矿山、砂石、粉煤灰、粉料多、地下水位高 → 抬高基础（高出地面）
车间内，叉车频繁穿梭，输送机标高固定，没有办法抬高 → 浅基坑（齐平），一定要做完善排水
高精度贸易结算皮带秤：优先抬高式，减少积水积料带来零点漂移
土建要点（两种方案都必须遵守）
皮带秤基础必须独立，和周边地坪、输送机支架基础之间留隔振缝隙，不能浇筑成一体，防止振动传递影响称重精度；
基础混凝土要有足够厚度与配筋，防止沉降；
称重段前后至少 3 组过渡托辊的地基同样要坚实。
