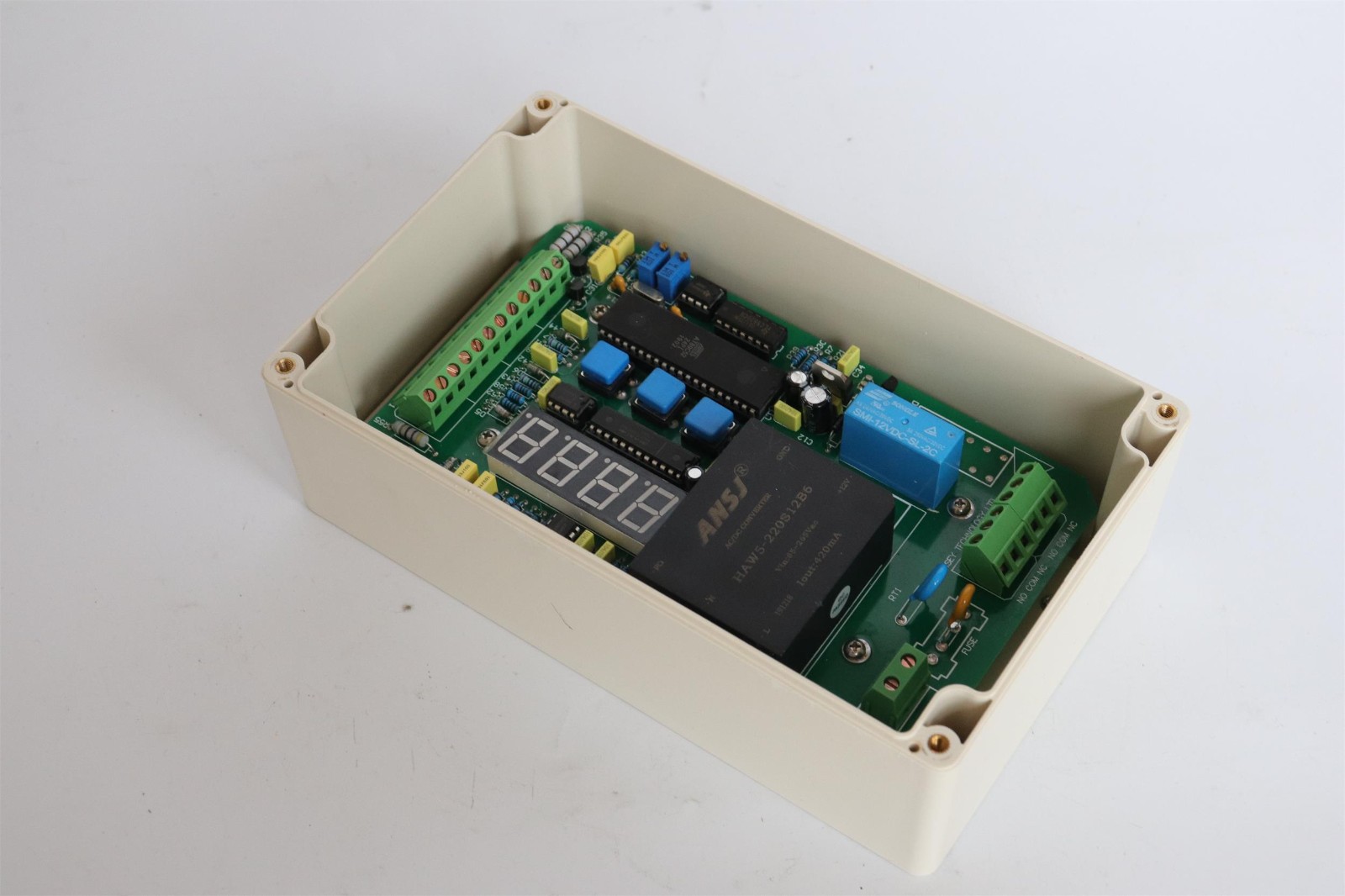

60-200-SC运行监控器可设置欠速或超速报警条件，用于判断被监测部件是否偏离所设速度要求。它具备速度百分比显示、报警阈值设定、启动延时及报警延时设定等功能，可配合外部控制系统完成报警或联锁。
监控器接收传感器信号，传感器负责采集被测部件的运动。若要监测输送带的实际运行状态，应确认测点能够反映输送带运动；仅监测电机旋转，不能直接判断皮带是否打滑。
· 输送机或其他旋转设备需要相对于参考速度进行欠速或超速判断。
· 现场可提供与监控器匹配的脉冲信号，能够确定最低、正常及最高转速和每转有效脉冲数。
· 需要把速度异常信号接入控制柜，或通过标准电压输出、选配电流输出接入匹配的显示、采集或控制系统。
· 现场供电、温度、安装环境及报警复位方式满足实际供货版本要求。变速设备还需明确哪些速度变化属于正常运行。
以下内容依据60-200-SC英文说明书整理。接口、供电和具体选件应结合实际供货产品确认。

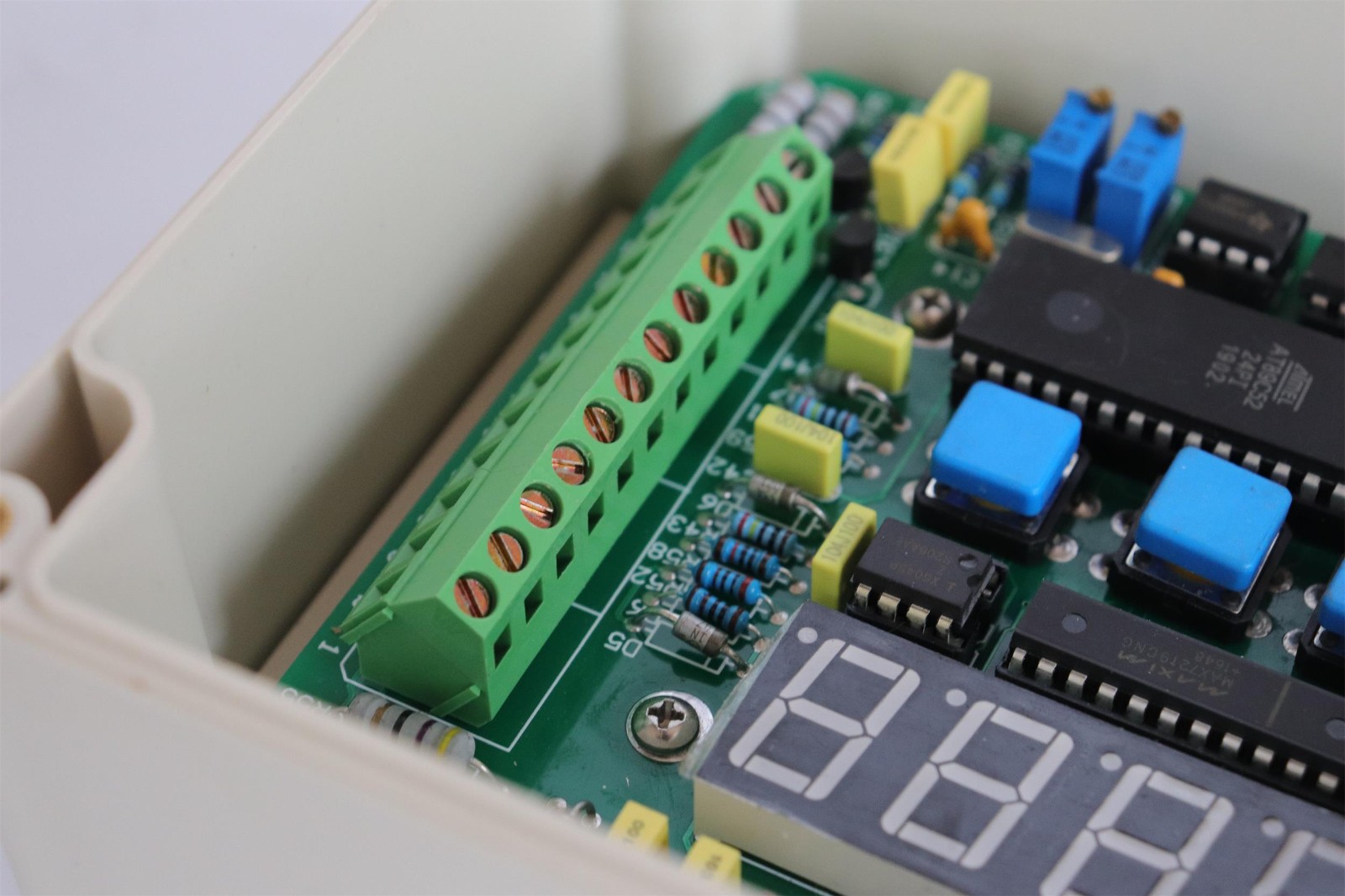

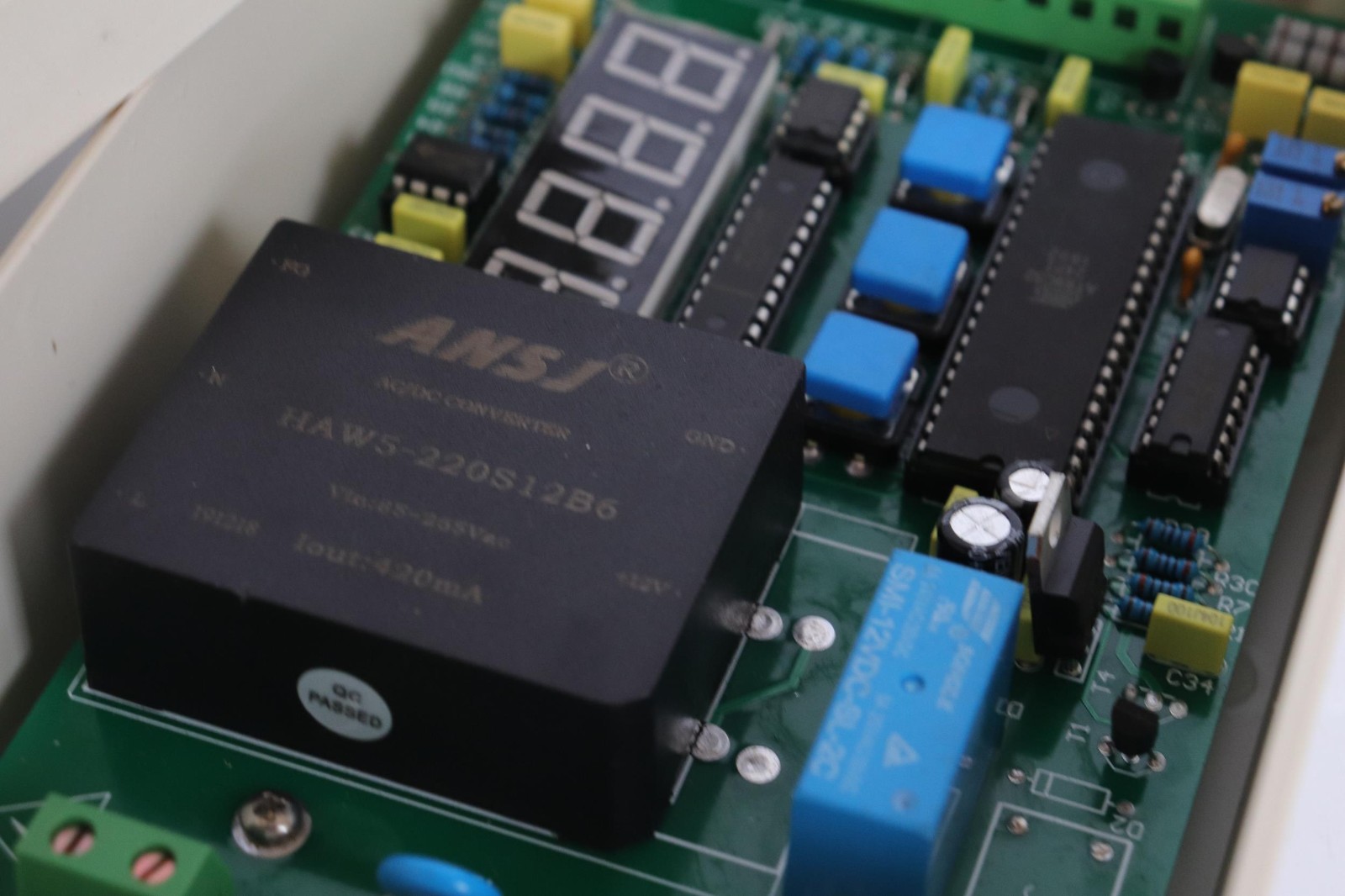

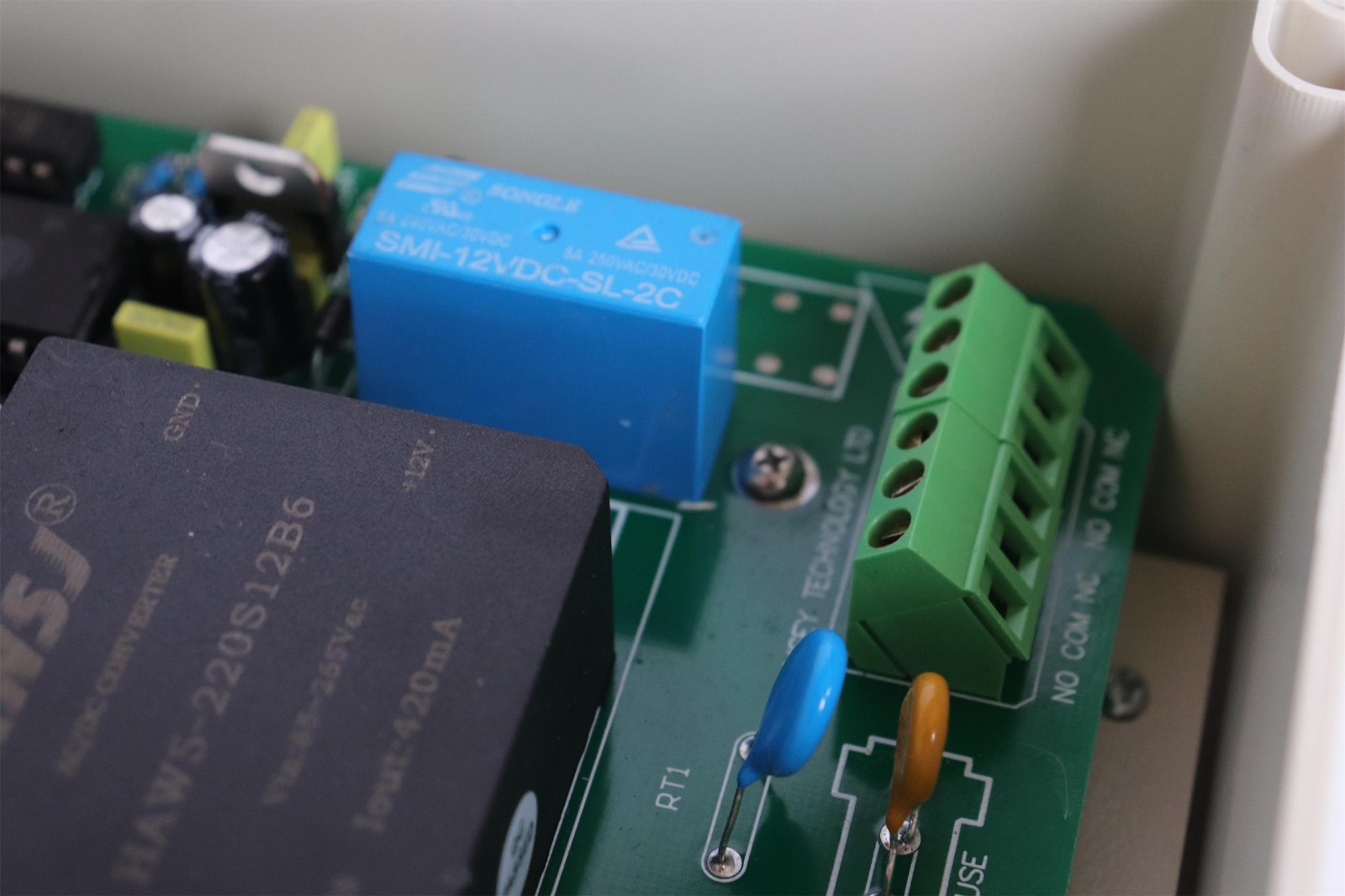

项目 | 参数及使用条件 |
信号输入 | NPN传感器脉冲；机械触点输入需按配套资料进行消抖处理 |
输入频率上限 | 3kHz；同时核对实际运行频率及报警点对应频率 |
传感器供电输出 | +12VDC、75mA；这是传感器供电能力，不是监控器主电源规格 |
速度显示 | 4位LED，显示相对参考速度的0～199%；超出范围仍显示199% |
报警阈值 | 0～160%，按1个百分点调整；设为0会屏蔽报警 |
启动与报警延时 | 分别可设定，具体可设范围以实际供货版本为准 |
继电器输出 | 1组DPDT双刀双掷继电器，带常开及常闭触点 |
触点容量 | 230V/5A无感性负载；230VAC/2A感性负载，按负载类型核对 |
标准电压输出 | 0～2VDC，用于表示相对速度，仅作参考信号 |
可选电流输出 | 0～20mA或4～20mA，替代标准电压输出；可对应0～100%或0～199% |
参数存储 | 非易失性存储保存编程参数；不表示保留断电前报警状态 |
工作温度 | 监控器电子部分−40℃～+50℃；资料所述标准接近传感器−25℃～+70℃ |
外壳与供电 | 外壳标注NEMA 4；主电源电压、频率及接线方式按供货铭牌与配套资料确认 |
百分比的含义
参考速度对应100%。例如参考速度为100转/分钟，当前速度为80转/分钟，在每转有效脉冲数及传动关系不变的条件下，相对速度为80%。这是显示比例的解释，不是所有设备都应采用的运行速度或报警设置。
选件和系统条件
电流输出需要在订货时确认，不能把4～20mA写成所有配置的标配，也不能默认电压和电流同时输出。系统工作温度须同时满足监控器、所用传感器及其他元件的条件，不能将传感器的+70℃上限直接用于监控器。

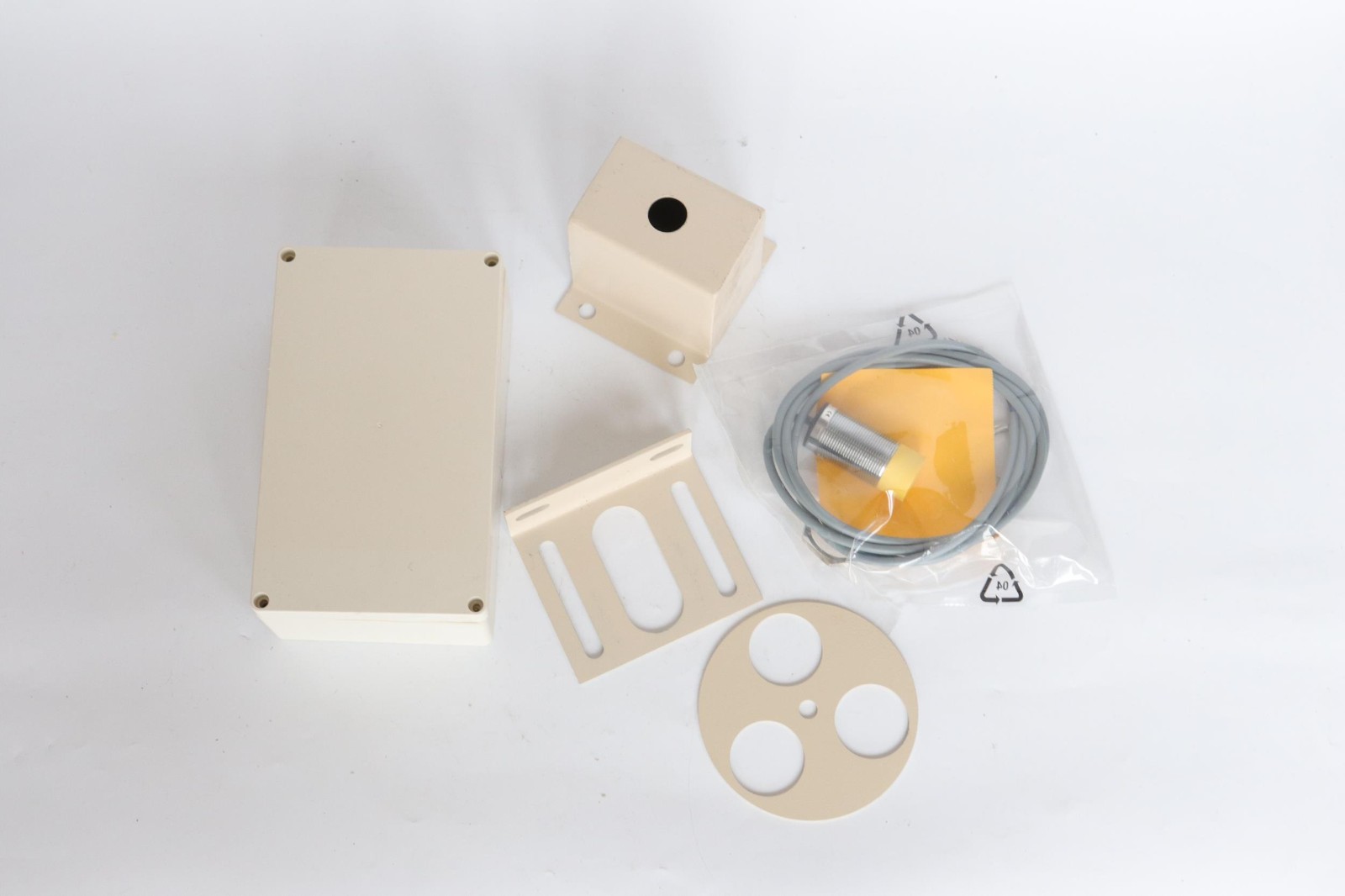

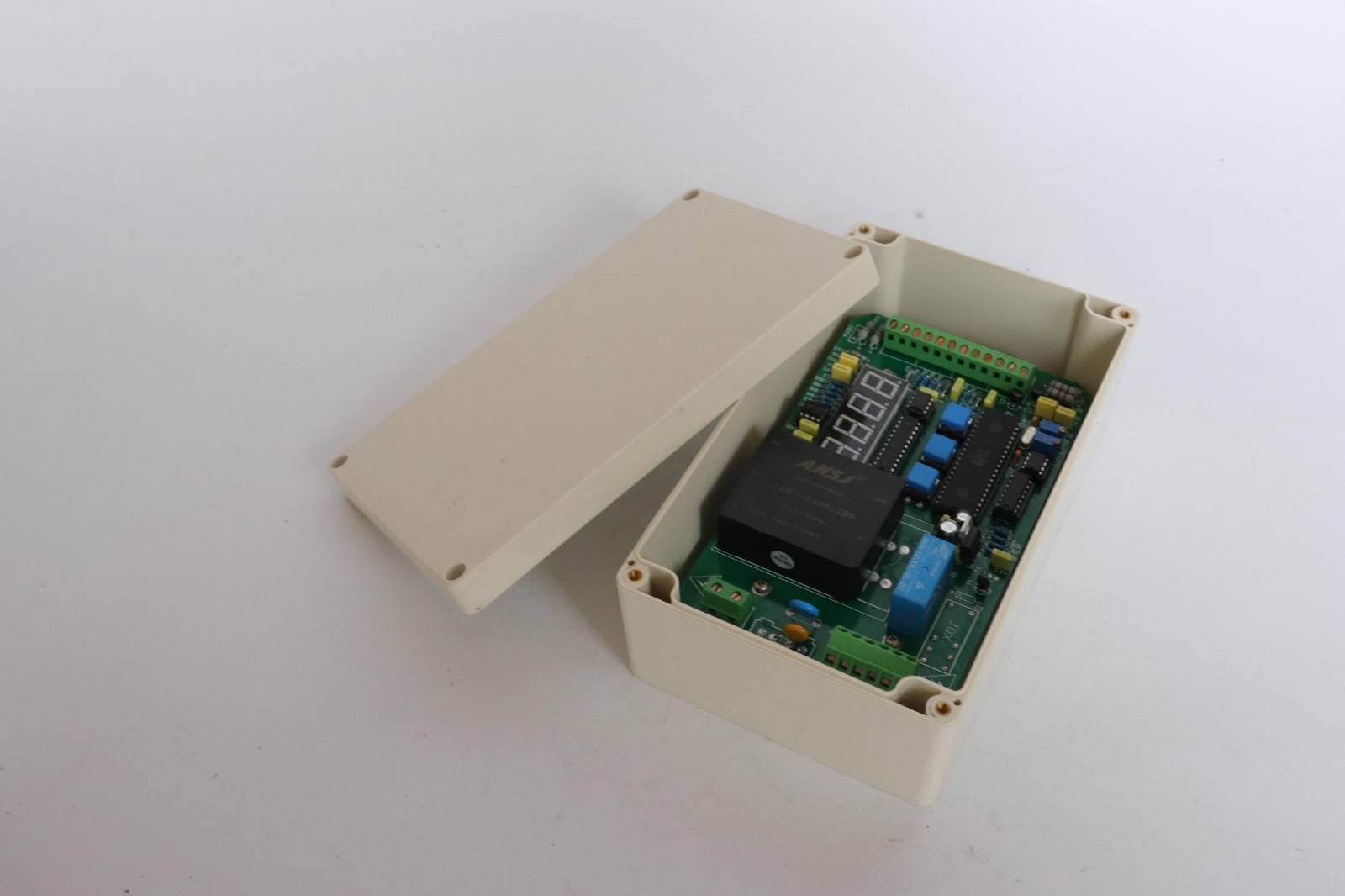

典型监控系统包括60-200-SC运行监控器、匹配的速度传感器、相应检测目标或测速机构、电源、信号线及外部控制回路。各部件是否随货提供，应在订货清单中逐项确认。
需要接入PLC时，应先区分用途：只需获取报警状态，可核对继电器触点与数字量输入的匹配；需要采集相对速度，可核对所选模拟量输出、PLC输入类型及量程映射。监控器输出信号，现场报警器或停机执行元件由外部控制回路配合完成动作。
确定被测部件。 提供设备类型、检测位置、传动关系和安装照片，说明需要判断的是欠速、超速还是其他运行异常。检测位置应反映实际关心的部件运动。
核对脉冲输入。 输入频率（Hz）＝转速（转/分钟）×每转有效脉冲数÷60。3kHz是频率上限，不能直接当成3000转/分钟。核对正常速度、最高速度及报警点的频率，并确认传感器类型、电气接口和供电需求。
设定参考速度与报警条件。 在确认设备处于规定正常状态时，按配套说明设置参考速度。报警阈值应依据设备允许的运行范围确定；1个百分点的调整步长不能解释为1%的测量精度。
分别考虑两种延时。 启动延时用于设备建立运行速度的阶段；报警延时用于速度越过设定阈值后的判断。低速设备的脉冲间隔较长，不能只为“反应快”而任意缩短延时，应结合脉冲数和现场试验整定。
确认复位和重启逻辑。 参数保存不等于报警状态保存。说明书明确断电前报警状态不会保留，控制方案需验证失电、复电、远程复位和速度恢复后的行为，避免把监控器复位直接作为设备重新启动的许可。
完成系统验证。 按实际接线资料安装并采取适当的信号抗干扰措施，检查正常运行、速度异常、报警输出及恢复过程。监控器不应直接安装于危险区域；涉及防爆等特殊要求时，需另行核对整套系统适用条件。
1．显示80%，是不是设备转速80转/分钟？
不一定。显示值是当前速度相对于参考速度的百分比。只有参考速度恰好为100转/分钟、测速关系保持一致时，80%才对应80转/分钟。
2．3kHz能直接换算成一个固定最高转速吗？
不能。换算取决于每转有效脉冲数。相同转速下，每转脉冲越多，输入频率越高，因此需要同时提供转速范围与每转脉冲数。
3．4～20mA是不是标配，能和0～2V同时使用吗？
说明书将电流输出列为替代标准电压输出的选项，不能默认每台都有或两种输出同时提供。订货时应确认输出形式、量程对应关系和接收设备要求。
4．速度恢复后会自动解除报警吗？
取决于设置的报警保持和复位方式。资料包含报警锁定与正常速度恢复后解除报警的配置说明。报警解除与设备重新启动属于不同环节，需结合外部控制逻辑验证。
5．出现Err1、Err2、Err3或Err4就说明仪表损坏了吗？
不能仅凭代码作出这个判断。按说明书，Err1涉及无信号或速度太慢导致无法测量；Err2涉及计算的报警速度过低；Err3涉及计算的报警频率过高；Err4涉及输入频率过高，也可能与噪声有关。应结合传感器信号、参考速度、每转脉冲数和报警设定排查。
6．需要双通道或同时监测上下限时怎样订货？
应明确所需通道数量、每个通道的报警用途及输出方式，由供货方核对对应配置。不能仅凭“运行监控器”名称，就认为所有型号均具备两路独立报警。
如需60-200-SC运行监控器说明书或配置资料，可联系徐州泰默机械设备有限公司。请提供设备类型、监测位置、转速范围、传感器型号、每转脉冲数、现场电源、欠速或超速要求、报警保持方式及是否需要模拟量输出。
公司名称：徐州泰默机械设备有限公司
联系电话：0516-82615430；13813483502
官方网站：www.xzramsey.com；www.xztaimo.com
资料依据：60-200-SC运行监控器英文版说明书。具体选件、接线和设定以实际供货产品配套资料为准。
0c55b1b74671ea79be53941d7bfcd68a.pdf
“刚标定准、过几天又偏”首先要区分：零点在变、量程在变、测速在变，还是用于比较的物料与统计口径发生了变化。反复修改一个系数，可能把某一天调准，却掩盖真正的故障。
【建议分步处理】
1. 先保存现场状态。导出当前参数、最近一次标定记录、原始累计值和对比称量记录，记录异常出现时间，不先覆盖旧参数。
2. 检查重复性。在机械、流量和速度条件尽量相同的情况下重复试验。若结果一会儿偏高、一会儿偏低，应先处理不稳定因素；一个固定系数不能消除这种离散性。
3. 区分误差形态。空带也累计，优先查零点及附加受力；空带稳定、过料近似固定比例偏差，检查量程、速度系数及参考称量；随流量或速度变化而改变偏差，检查受力、量程覆盖和速度测量。以上只是诊断线索，不能仅凭现象认定某个部件损坏。
4. 对照事件找变化。把误差变化与降雨、温度、积料、张紧调整、托辊更换、皮带接头经过、仪表重启等时间点对应起来。
5. 每次只处理一类已确认的问题，复做零点核查和相应负载试验，使用独立的后续试验验证，不把用于调系数的那次数据当作全部验收证据。
【建议建立的记录】
同一张表中保留日期、空带零点、带速、流量区间、参考质量、皮带秤示值、相对误差、参数版本及维修事件。初期观察周期可根据现场风险设定，不能把“连续观察几天”写成全国统一法定要求。
【结论】
先恢复重复性，再调整准确性，最后验证长期稳定性。制造商原厂维护资料将张紧、皮带状态、测速、传感器以及维修后的复查列入管理内容；本题的分步诊断为在这些原理基础上整理的工程建议。
首先确认是“显示着以前的累计量”，还是“空带时累计量仍持续增加”。历史累计量不为零本身不是故障；确认没有物料后仍持续计量，才需要检查零点、机械状态、测速和累计逻辑。不能一开始就把小流量切除值调大，让问题表面消失。
第一步，确认真的空带。停止上游给料并让尾料排净，检查称重区及回程带的粘料、积水、异物，以及是否存在旁路落料。观察运行时只能在安全位置进行；清扫、拆装和机械调整须按现场规程停机、隔离能源并防止意外启动。
第二步，同步记录空带时的原始载荷、速度、瞬时流量和累计量变化。区分固定偏正、正负波动、按皮带一圈周期波动，以及完全停带后仍累计等不同现象。
第三步，排查称重区的非正常受力。重点看秤架是否被积料顶住、限位件是否接触、托辊是否卡滞、皮带是否跑偏、导料槽或裙边是否影响称重段。制造商维护资料强调，输送机本身也是称重系统的一部分。
第四步，检查测速与电气状态。实际停带却仍有速度值，要查测速脉冲、接线、信号干扰和PLC读取；不能把电机运行命令直接等同于真实带速。
第五步，机械和信号状态稳定后，按该型号说明书，在规定的完整皮带周回条件下核查零点，保存调整前后的值，并复测。变速运行时还要核查不同常用速度下的空带表现。
【判断要点】
若零点存在固定的单位长度载荷偏差，运动的皮带会把这项偏差不断积分成虚假吨位。例：偏差为0.2 kg/m、带速2 m/s时，理论虚假流量为1.44 t/h；此例假设没有切除或其他修正，只用于说明原理。零点检查、量程标定、累计清零是三件不同的事，不能互相替代。
【继续诊断需要的资料】
秤和仪表型号、空带载荷与速度趋势、完整一圈时间、累计量起止读数、近期清扫或维修记录。上述流程为工程排查建议，具体调零条件参照设备说明书及适用规程。
常规皮带秤优先选：基础高出地面（抬高式，无地坑）；只有场地受限、输送机整体标高固定，才考虑和地面齐平（浅地坑）。
注意：这里说的是秤架混凝土基础，不是皮带托辊面，称重托辊必须和前后输送机托辊标高一致，不能高低错台。
✅ 优点
排水最好：撒料、雨水直接流走，传感器、秤架底部不积水，减少腐蚀、零点漂移，高地下水位、砂石 / 矿山粉料现场首选。
检修空间充足：秤架下方能伸手、放工具，方便换传感器、链码标定、清理积料；不用下坑作业，安全。
土建简单省钱：不用挖土坑、不用做坑内防水、集水井、排污泵；原有地坪上直接浇筑独立基础即可。
基础和厂区地坪做隔振缝，地面震动不会直接传导到秤基础，利于计量稳定。
❌ 缺点
基础凸起，地面有台阶，人员、叉车通行要注意安全，必要时做踏步 / 防护栏杆；
输送机整体高度会抬高，要复核上下游溜管、皮带机头机尾标高是否匹配。
✅ 优点
地面平整无台阶，通行顺畅，场地空间狭小、输送机标高不能改动时才考虑。
❌ 缺点（痛点很多）
坑内积料、积水是最大麻烦：物料撒落掉坑底，清理困难；下雨容易积水，泡传感器、接线盒，极易造成漂移、故障，必须配套做坑底找坡 + 集水井 + 排水泵，土建成本高很多。
坑内粉尘潮湿，腐蚀更快；检修要下坑，空间狭小，链码标定、拆装秤架不方便。
基坑土建要做防水、防渗，若地基沉降，会直接影响皮带秤精度。
矿山、砂石、粉煤灰、粉料多、地下水位高 → 抬高基础（高出地面）
车间内，叉车频繁穿梭，输送机标高固定，没有办法抬高 → 浅基坑（齐平），一定要做完善排水
高精度贸易结算皮带秤：优先抬高式，减少积水积料带来零点漂移
土建要点（两种方案都必须遵守）
皮带秤基础必须独立，和周边地坪、输送机支架基础之间留隔振缝隙，不能浇筑成一体，防止振动传递影响称重精度；
基础混凝土要有足够厚度与配筋，防止沉降；
称重段前后至少 3 组过渡托辊的地基同样要坚实。
