在设备失速监测项目中，需要先确定关注的是运行速度降低、停止运行，还是某个运动部件的状态变化，再匹配相应检测及控制方案。TMJ-J9的具体检测对象、动作条件和输出接口，应在设备配套时共同确认。
对于输送设备或转动机构的选型咨询，建议提供检测部位照片及实际运行信息。检测位置应能够反映希望监测的部件状态，避免只根据电机是否通电判断整套传动机构是否正常运行。
选型首先核对现场电压、安装点温度以及检测端与目标之间的空间条件。涉及粉尘、潮湿、振动或防爆要求时，应补充相应环境资料，由供货方核对产品配置与项目要求。
旧件更换还应提供原型号、铭牌、原接线图及故障表现，核对电气接口和动作要求后再确认替换方案。仅外观相似或线色相同，不足以判断两款产品可以互换。
项目 | 产品资料标注及选型说明 |

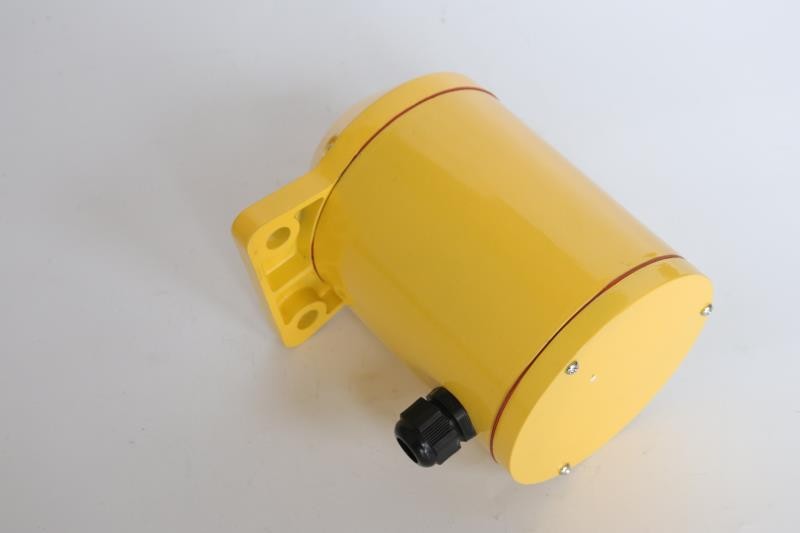

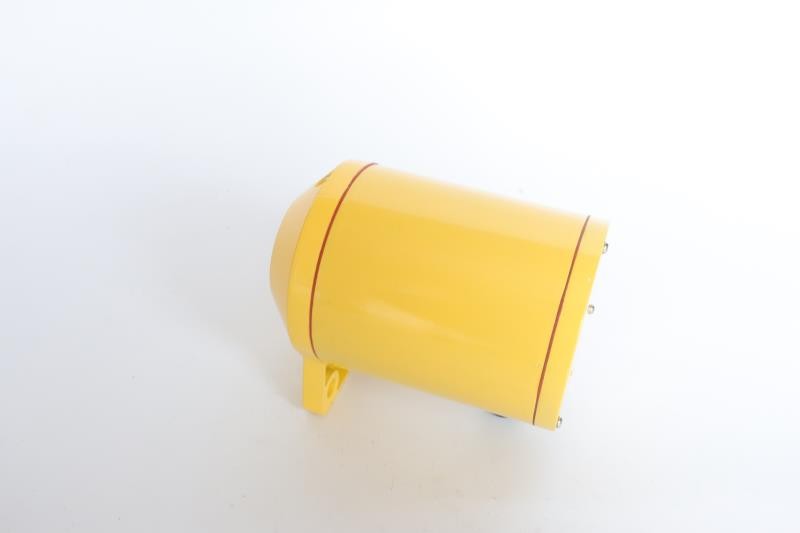

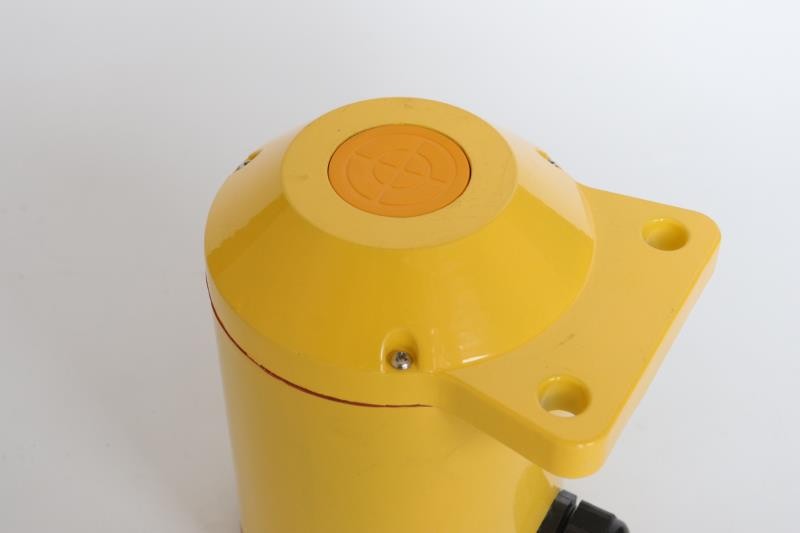

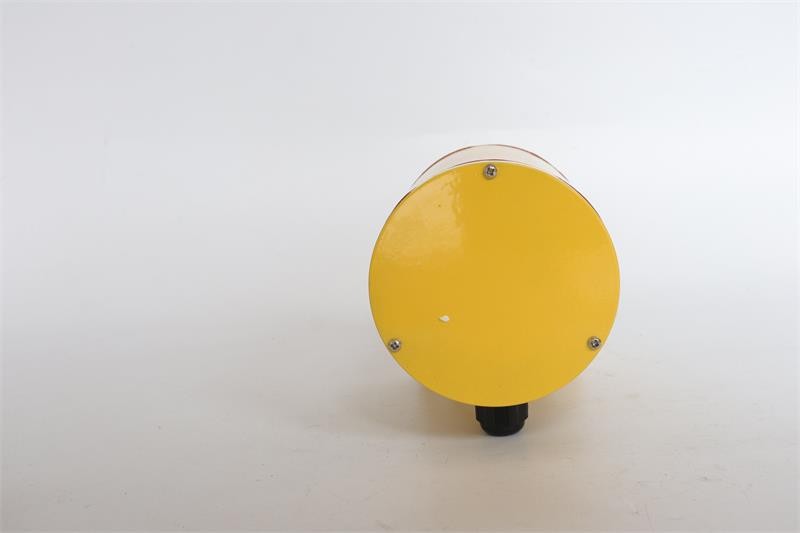

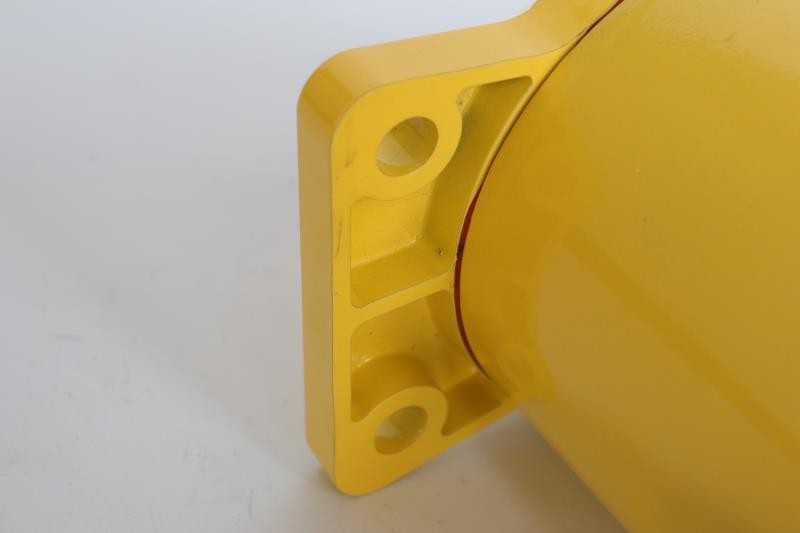

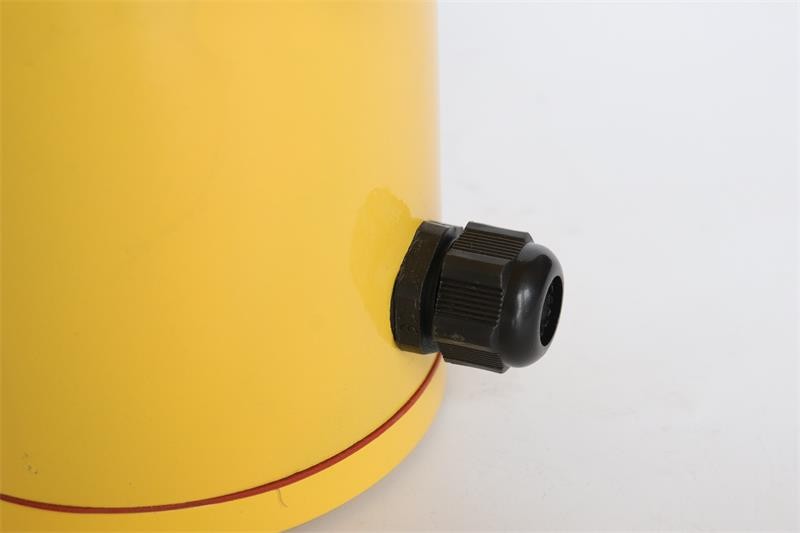

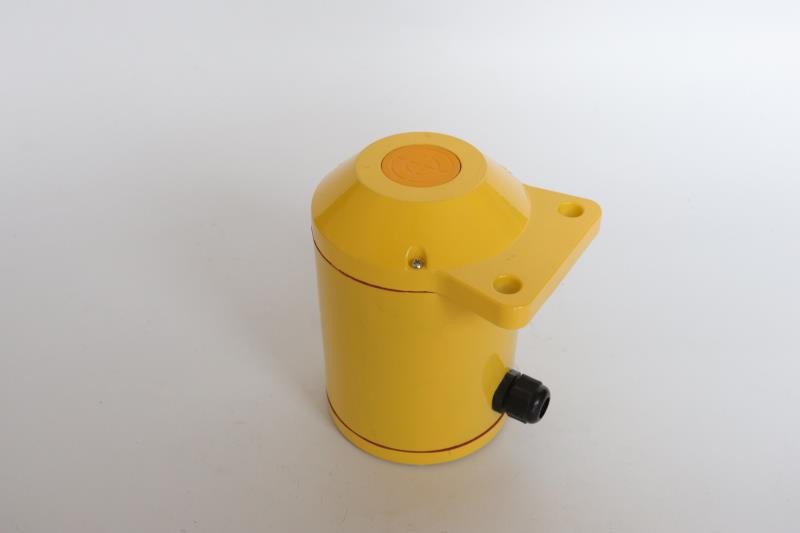

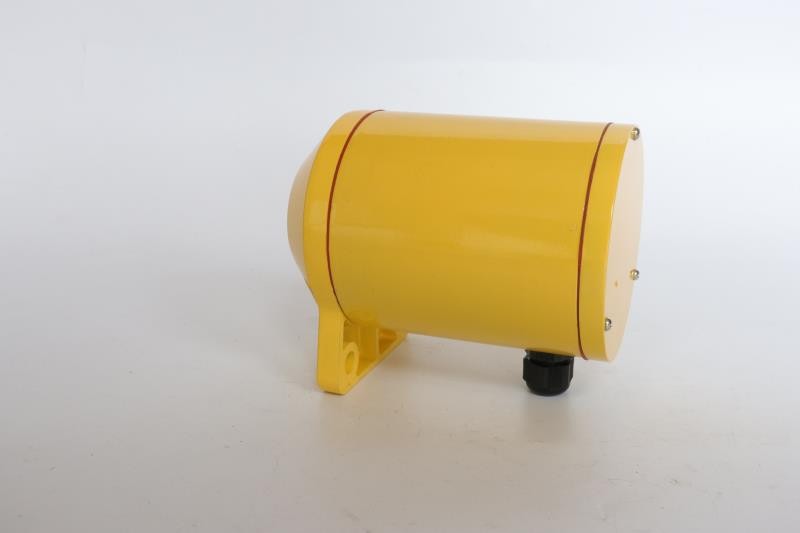

产品名称 | 失速开关，英文Stall switch |
产品型号 | TMJ-J9 |
电压U | 90～250V AC，交流电压 |
电流I | 300mA max；适用的回路及负载条件需结合接线资料确认 |
温度范围 | −10℃～+75℃ |
感应距离Sn | 15mm；实际安装间隙结合被测目标和现场条件确认 |
线色标识 | BN棕色、BU蓝色、GY灰色；各线功能按实物接线资料核对 |
感应距离描述检测端与被测目标之间的距离条件，不能当作测速范围、速度阈值或测量精度。电压、电流与信号接口也应分别核对，不能只凭其中一个数值判断与现有控制柜是否兼容。
设备失速监测方案应明确检测部位及目标、开关安装固定方式、连接线路、信号接收接口，以及需要实现的报警或停机控制。哪些功能由开关完成、哪些由外部控制系统完成，应根据实际供货配置确定。
需要接入PLC、继电器或设备控制柜时，先核对输出形式、输入要求及电气隔离条件，再确定连接方式。安装附件、连接线和接口配套的供货范围，应在询价时一并确认。
· 明确检测部位：提供轴、滚筒或其他运动部件的照片，说明正常运行方式与希望识别的异常。
· 确认检测目标：核对目标材料、形状、尺寸及运动方式，确定产品是否匹配。
· 核对安装空间：结合15mm感应距离标注、目标位置变化及安装稳定性，确认实际间隙与固定方式。
· 确认动作要求：说明正常速度范围、启动过程及异常状态需要持续多久才触发处置。
· 验证系统响应：安装与调试按随货资料及现场方案实施，分别检查正常运行、异常模拟和恢复后的控制状态。
TMJ-J9失速开关的主要参数有哪些？
产品资料列示电压90～250V AC、电流300mA max、温度范围−10℃～+75℃、感应距离Sn为15mm。采购时还需对应确认动作条件、输出接口和安装要求。
Sn为15mm，是不是现场就必须安装成15mm？
不能直接这样判断。Sn是资料标注的感应距离，实际安装间隙还与被测目标和安装条件有关，应按确认后的技术要求及现场验证确定，保留稳定检测所需的条件。
能接DC24V或AC380V吗？
本型号资料标注的是90～250V AC，不能据此按DC24V或AC380V接入。选型时应明确开关所在回路的电压，不能用电机主回路电压替代这项信息。
300mA能否直接作为负载选型依据？
资料标注为“I：300mA max”。使用前应确认该数值对应的电气条件与适用负载，再匹配回路，不能仅按这个数值决定是否直接连接电机、线圈或控制器输入。
三种线色能否直接套用通用接法？
不能。BN、BU、GY分别对应棕色、蓝色、灰色，线色用于识别导线。每根线的电气功能应按本型号实物接线资料确认，尤其需要明确GY灰色线的用途。
失速动作时间和启动延时怎么确定？
应把设备正常速度、启动时间和异常处置要求提供给供货方，确认本次供货的动作逻辑与时间参数。机械恢复运行后的复位和重新启动条件，也应与控制系统一起核对。
需要TMJ-J9失速开关说明书、接线资料或替换选型咨询，可联系徐州泰默机械设备有限公司。请尽量提供原件铭牌、检测位置照片、正常运行速度、现场电压、控制接口及预期报警或停机要求。
咨询电话：0516-82615430；13813483502。
公司网站：www.xzramsey.com；www.xztaimo.com。
3a7c3f21b01212b60214ab82926148a8.doc
“刚标定准、过几天又偏”首先要区分：零点在变、量程在变、测速在变，还是用于比较的物料与统计口径发生了变化。反复修改一个系数，可能把某一天调准，却掩盖真正的故障。
【建议分步处理】
1. 先保存现场状态。导出当前参数、最近一次标定记录、原始累计值和对比称量记录，记录异常出现时间，不先覆盖旧参数。
2. 检查重复性。在机械、流量和速度条件尽量相同的情况下重复试验。若结果一会儿偏高、一会儿偏低，应先处理不稳定因素；一个固定系数不能消除这种离散性。
3. 区分误差形态。空带也累计，优先查零点及附加受力；空带稳定、过料近似固定比例偏差，检查量程、速度系数及参考称量；随流量或速度变化而改变偏差，检查受力、量程覆盖和速度测量。以上只是诊断线索，不能仅凭现象认定某个部件损坏。
4. 对照事件找变化。把误差变化与降雨、温度、积料、张紧调整、托辊更换、皮带接头经过、仪表重启等时间点对应起来。
5. 每次只处理一类已确认的问题，复做零点核查和相应负载试验，使用独立的后续试验验证，不把用于调系数的那次数据当作全部验收证据。
【建议建立的记录】
同一张表中保留日期、空带零点、带速、流量区间、参考质量、皮带秤示值、相对误差、参数版本及维修事件。初期观察周期可根据现场风险设定，不能把“连续观察几天”写成全国统一法定要求。
【结论】
先恢复重复性，再调整准确性，最后验证长期稳定性。制造商原厂维护资料将张紧、皮带状态、测速、传感器以及维修后的复查列入管理内容；本题的分步诊断为在这些原理基础上整理的工程建议。
首先确认是“显示着以前的累计量”，还是“空带时累计量仍持续增加”。历史累计量不为零本身不是故障；确认没有物料后仍持续计量，才需要检查零点、机械状态、测速和累计逻辑。不能一开始就把小流量切除值调大，让问题表面消失。
第一步，确认真的空带。停止上游给料并让尾料排净，检查称重区及回程带的粘料、积水、异物，以及是否存在旁路落料。观察运行时只能在安全位置进行；清扫、拆装和机械调整须按现场规程停机、隔离能源并防止意外启动。
第二步，同步记录空带时的原始载荷、速度、瞬时流量和累计量变化。区分固定偏正、正负波动、按皮带一圈周期波动，以及完全停带后仍累计等不同现象。
第三步，排查称重区的非正常受力。重点看秤架是否被积料顶住、限位件是否接触、托辊是否卡滞、皮带是否跑偏、导料槽或裙边是否影响称重段。制造商维护资料强调，输送机本身也是称重系统的一部分。
第四步，检查测速与电气状态。实际停带却仍有速度值，要查测速脉冲、接线、信号干扰和PLC读取；不能把电机运行命令直接等同于真实带速。
第五步，机械和信号状态稳定后，按该型号说明书，在规定的完整皮带周回条件下核查零点，保存调整前后的值，并复测。变速运行时还要核查不同常用速度下的空带表现。
【判断要点】
若零点存在固定的单位长度载荷偏差，运动的皮带会把这项偏差不断积分成虚假吨位。例：偏差为0.2 kg/m、带速2 m/s时，理论虚假流量为1.44 t/h；此例假设没有切除或其他修正，只用于说明原理。零点检查、量程标定、累计清零是三件不同的事，不能互相替代。
【继续诊断需要的资料】
秤和仪表型号、空带载荷与速度趋势、完整一圈时间、累计量起止读数、近期清扫或维修记录。上述流程为工程排查建议，具体调零条件参照设备说明书及适用规程。
常规皮带秤优先选：基础高出地面（抬高式，无地坑）；只有场地受限、输送机整体标高固定，才考虑和地面齐平（浅地坑）。
注意：这里说的是秤架混凝土基础，不是皮带托辊面，称重托辊必须和前后输送机托辊标高一致，不能高低错台。
✅ 优点
排水最好：撒料、雨水直接流走，传感器、秤架底部不积水，减少腐蚀、零点漂移，高地下水位、砂石 / 矿山粉料现场首选。
检修空间充足：秤架下方能伸手、放工具，方便换传感器、链码标定、清理积料；不用下坑作业，安全。
土建简单省钱：不用挖土坑、不用做坑内防水、集水井、排污泵；原有地坪上直接浇筑独立基础即可。
基础和厂区地坪做隔振缝，地面震动不会直接传导到秤基础，利于计量稳定。
❌ 缺点
基础凸起，地面有台阶，人员、叉车通行要注意安全，必要时做踏步 / 防护栏杆；
输送机整体高度会抬高，要复核上下游溜管、皮带机头机尾标高是否匹配。
✅ 优点
地面平整无台阶，通行顺畅，场地空间狭小、输送机标高不能改动时才考虑。
❌ 缺点（痛点很多）
坑内积料、积水是最大麻烦：物料撒落掉坑底，清理困难；下雨容易积水，泡传感器、接线盒，极易造成漂移、故障，必须配套做坑底找坡 + 集水井 + 排水泵，土建成本高很多。
坑内粉尘潮湿，腐蚀更快；检修要下坑，空间狭小，链码标定、拆装秤架不方便。
基坑土建要做防水、防渗，若地基沉降，会直接影响皮带秤精度。
矿山、砂石、粉煤灰、粉料多、地下水位高 → 抬高基础（高出地面）
车间内，叉车频繁穿梭，输送机标高固定，没有办法抬高 → 浅基坑（齐平），一定要做完善排水
高精度贸易结算皮带秤：优先抬高式，减少积水积料带来零点漂移
土建要点（两种方案都必须遵守）
皮带秤基础必须独立，和周边地坪、输送机支架基础之间留隔振缝隙，不能浇筑成一体，防止振动传递影响称重精度；
基础混凝土要有足够厚度与配筋，防止沉降；
称重段前后至少 3 组过渡托辊的地基同样要坚实。
