皮带打滑时，电机或主动滚筒可能仍在转动，胶带实际速度却出现异常。ZGDH-Ⅲ通过触轮感知胶带运动，为运行状态判断提供信号。报警后仍需检查胶带、滚筒、负载及检测装置，确认异常原因。
说明书还列出多条胶带机联锁启停、低速抱闸保护等应用。开关提供检测信号，不能直接替代电机控制和制动执行机构。
选用触轮式打滑开关，首先应确认安装位置能让触轮与胶带可靠接触，现场振动和胶带抖动处于可接受状态。空载与带料运行时胶带位置可能不同，安装核对不能只看其中一种状态。
对于变频调速、多档速度或经常切换运行速度的输送机，需要分别核对各运行工况与动作设定。该资料没有给出自动跟随速度设定的功能，不能直接把定速工况下的配置用于全部变速过程。
项目 | 说明书所列内容 |
工作电压 | AC220V |
环境温度 | -35℃～+60℃ |
相对湿度 | 不大于95%，条件为25℃时 |
防护等级 | IP65 |
输出接点 | 一常开、一常闭，组成一组转换接点 |
工作位置 | 带式输送机上胶带的下面 |
启停要求 | 起车或停机过程中应不投入检测或使检测不参与动作判断 |
接点容量、具体适用带速、动作与恢复条件，应结合订单和随货技术资料确认。IP65是防护等级，不能据此认定产品具备防爆能力。

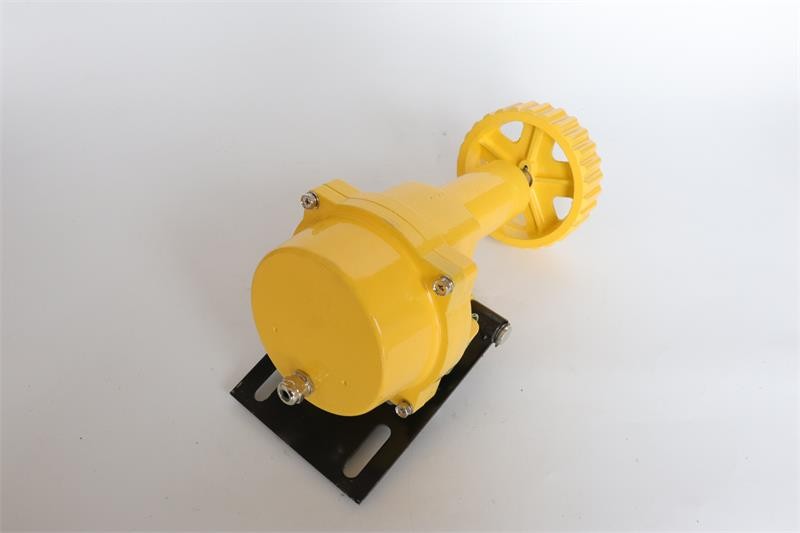

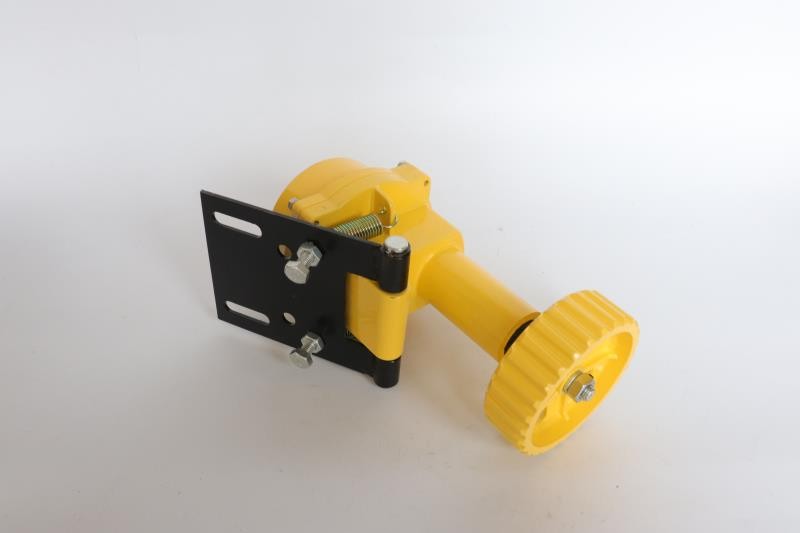

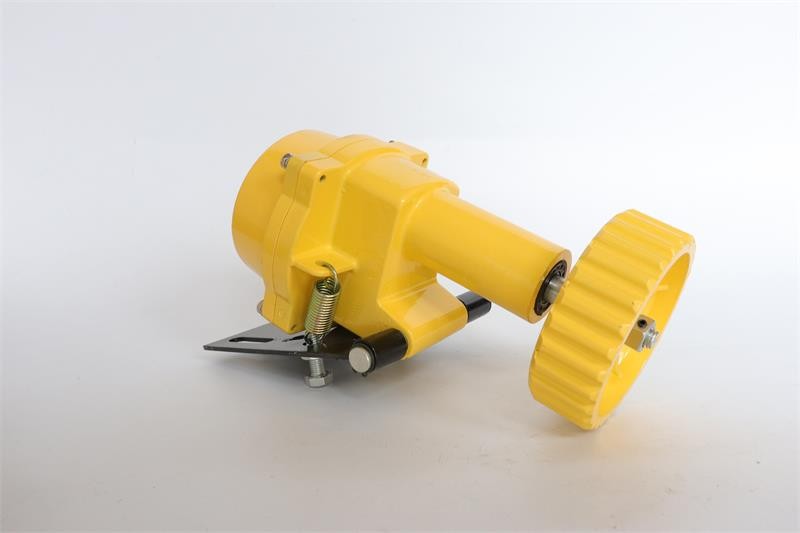

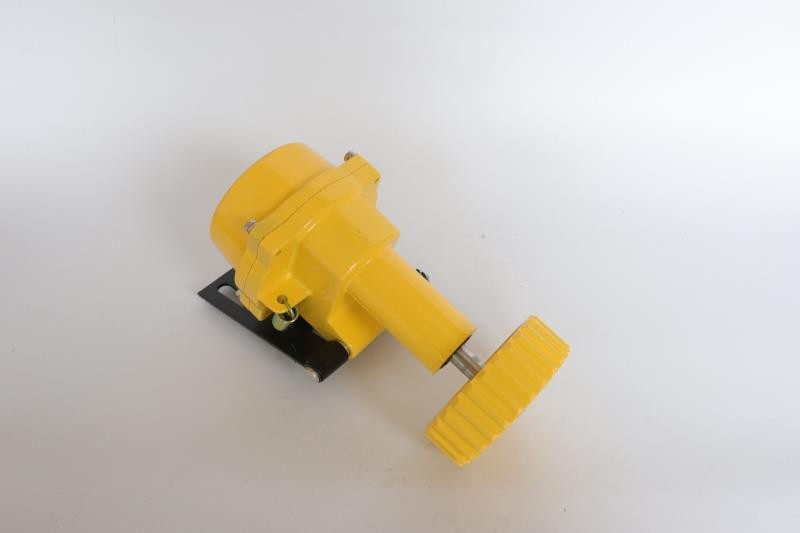

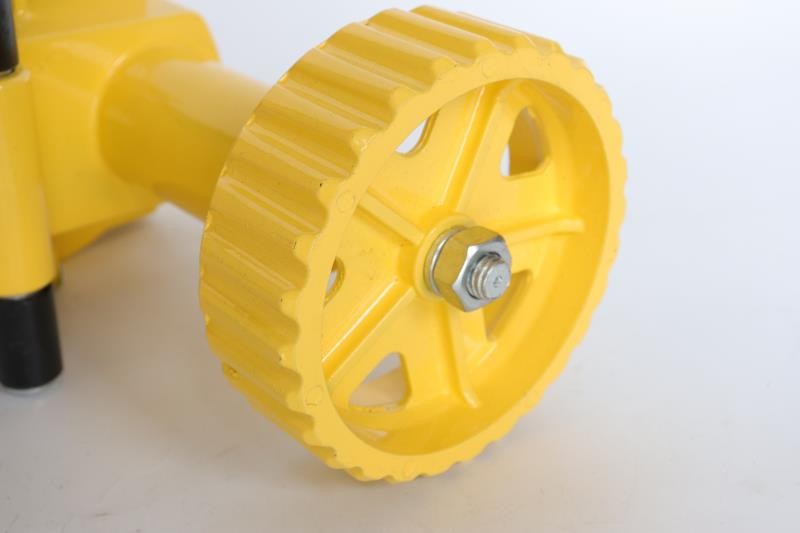

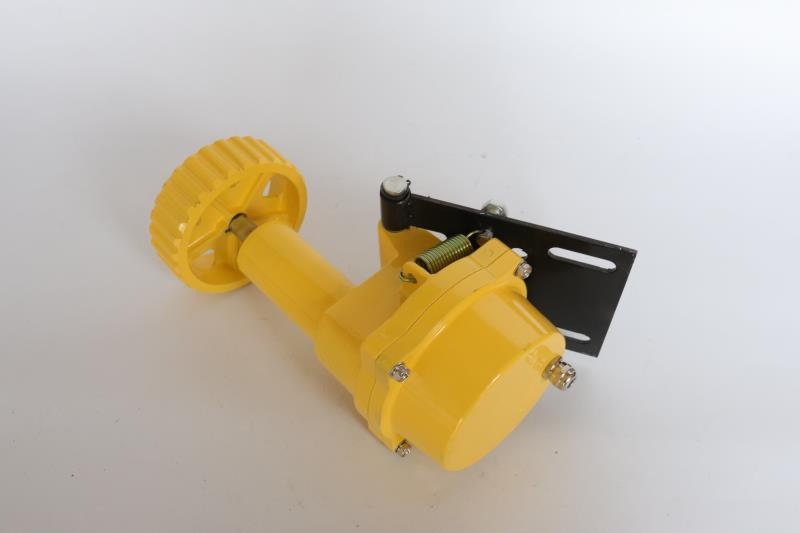

检测部分由触轮、传动机构及内部检测和继电器机构组成。正常运行时，触轮随胶带转动，内部轮片切割光电信号，检测值与内部设定值比较后形成接点状态变化。
系统接入时需要明确三个部分：AC220V供电回路、转换接点输出回路，以及接收信号的控制柜或PLC。一常开、一常闭属于一组转换接点，不应作为两路彼此独立的检测输出理解。
采购与接线前，应索取实际供货的接线图，确认接点容量、端子定义、PLC输入类型和信号电压。供电电压不能直接当作输出信号电压；不能仅凭线色或同类产品图片确定接法。报警、停机与联锁动作应由配套系统按工艺要求实现。

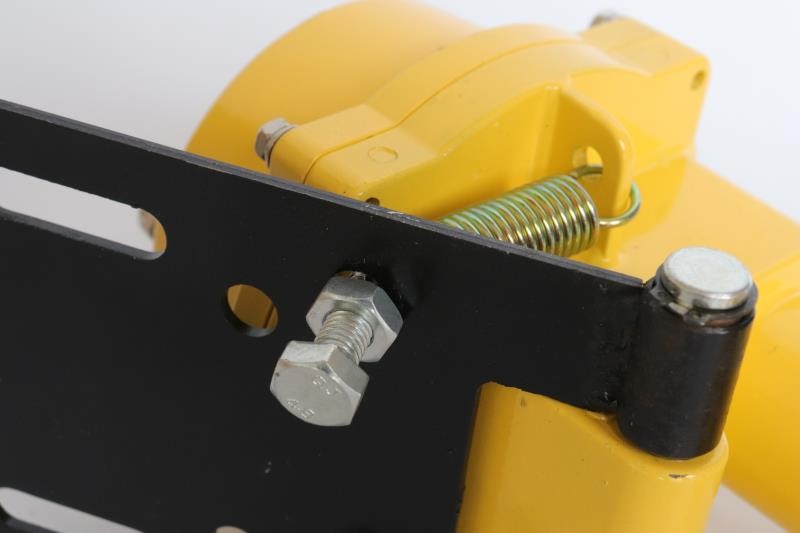

安装位置。按说明书，将检测器布置在上胶带的下面，并选择振动、胶带抖动较小的位置。安装后应确认带料时检测器与胶带面平行，空载运行时触轮与胶带面保持可靠接触。
接触状态。触轮离开胶带、安装松动或胶带跳动，都可能使触轮运动不能如实反映胶带运动。出现异常信号时，应同时核对检测安装状态与实际带速；需要接近、调整机械部件时，应停机并按现场检修程序处理。
启停过程。起车加速和停车减速属于正常低速过程。应结合运行状态安排检测投入和退出，确认进入稳定运行状态后有效监测。说明书没有给出内置启动延时及固定秒数，不能直接假定接通电源后就会自动完成启停屏蔽，也不能为消除误报长期屏蔽保护。
实际带速。说明书指出产品按订货要求制造，理论带速与实际带速存在差异时，按厂家提供的方法核对调整。下单时应提供正常带速及变化范围，调试时按约定条件验证动作，而不是自行套用其他型号的参数。
轴连接方案。资料也提到检测器轴与从动滚筒轴连接、采用柔性联轴器的方式。若选用这种方案，应先确认本次供货结构、轴端接口和安装图，不能默认触轮式现货均可直接改装。
说明书采用的是“下降到正常带速的20%～30%”这一表述，不能改写成“比正常带速降低20%～30%”。例如仅作算术说明，正常带速为2m/s时，前者对应0.4～0.6m/s，后者对应1.4～1.6m/s，含义不同。这不是现场设置建议；实际动作点应结合正常带速、订货要求和交付设定书面确认。
本资料描述的是触轮检测胶带实际运动并与内部设定值比较，没有列出主动滚筒第二路测速输入。因此不能把它宣传成双路测速比速装置，也不能据此承诺直接输出打滑率。
两者关注的异常不同。打滑检测关注胶带运动速度异常，跑偏检测关注胶带偏离正常运行位置。应按现场需要配置相应保护，不能因为都安装在输送机上就相互替代。
需要先核对接口与工况。接PLC要确认接点容量、输入类型、信号电压及实际接线图；用于变频输送机要核对各运行速度下的判定条件和启停逻辑。仅凭“有接点输出”不能确认所有控制系统都可直接接入。
不能。是否适用于爆炸危险场所，应另行核对相应防爆标志、证书及现场要求，本资料没有提供这些依据。
建议按事先确定的调试方案核对空载与带料时的触轮接触、正常运行状态、启动及停车阶段的投入逻辑、设定条件下的输出变化，以及控制柜对信号的处理。试验应在受控条件下进行，避免通过制造危险打滑来验证保护。
需要选购或更换ZGDH-Ⅲ打滑开关，可向徐州泰默机械设备有限公司提供以下信息，以便核对具体配置：
· 输送物料、正常实际带速及最低和最高运行速度。
· 定速或变频运行，启动和停车过程，空载与带料状态。
· 安装位置照片、安装空间、现场温度和环境条件。
· 供电条件、现有控制柜或PLC接口要求。
· 需要报警、停机还是参与联锁，以及动作和恢复要求。
可联系徐州泰默机械设备有限公司获取与实际供货一致的说明书、安装图和接线资料。提供现有设备铭牌及现场照片，有助于进一步核对替换条件。
资料依据：本产品《打滑开关使用说明书》。具体配置与参数应按实际供货型号、订货技术要求及随货资料确认。
“刚标定准、过几天又偏”首先要区分：零点在变、量程在变、测速在变，还是用于比较的物料与统计口径发生了变化。反复修改一个系数，可能把某一天调准，却掩盖真正的故障。
【建议分步处理】
1. 先保存现场状态。导出当前参数、最近一次标定记录、原始累计值和对比称量记录，记录异常出现时间，不先覆盖旧参数。
2. 检查重复性。在机械、流量和速度条件尽量相同的情况下重复试验。若结果一会儿偏高、一会儿偏低，应先处理不稳定因素；一个固定系数不能消除这种离散性。
3. 区分误差形态。空带也累计，优先查零点及附加受力；空带稳定、过料近似固定比例偏差，检查量程、速度系数及参考称量；随流量或速度变化而改变偏差，检查受力、量程覆盖和速度测量。以上只是诊断线索，不能仅凭现象认定某个部件损坏。
4. 对照事件找变化。把误差变化与降雨、温度、积料、张紧调整、托辊更换、皮带接头经过、仪表重启等时间点对应起来。
5. 每次只处理一类已确认的问题，复做零点核查和相应负载试验，使用独立的后续试验验证，不把用于调系数的那次数据当作全部验收证据。
【建议建立的记录】
同一张表中保留日期、空带零点、带速、流量区间、参考质量、皮带秤示值、相对误差、参数版本及维修事件。初期观察周期可根据现场风险设定，不能把“连续观察几天”写成全国统一法定要求。
【结论】
先恢复重复性，再调整准确性，最后验证长期稳定性。制造商原厂维护资料将张紧、皮带状态、测速、传感器以及维修后的复查列入管理内容；本题的分步诊断为在这些原理基础上整理的工程建议。
首先确认是“显示着以前的累计量”，还是“空带时累计量仍持续增加”。历史累计量不为零本身不是故障；确认没有物料后仍持续计量，才需要检查零点、机械状态、测速和累计逻辑。不能一开始就把小流量切除值调大，让问题表面消失。
第一步，确认真的空带。停止上游给料并让尾料排净，检查称重区及回程带的粘料、积水、异物，以及是否存在旁路落料。观察运行时只能在安全位置进行；清扫、拆装和机械调整须按现场规程停机、隔离能源并防止意外启动。
第二步，同步记录空带时的原始载荷、速度、瞬时流量和累计量变化。区分固定偏正、正负波动、按皮带一圈周期波动，以及完全停带后仍累计等不同现象。
第三步，排查称重区的非正常受力。重点看秤架是否被积料顶住、限位件是否接触、托辊是否卡滞、皮带是否跑偏、导料槽或裙边是否影响称重段。制造商维护资料强调，输送机本身也是称重系统的一部分。
第四步，检查测速与电气状态。实际停带却仍有速度值，要查测速脉冲、接线、信号干扰和PLC读取；不能把电机运行命令直接等同于真实带速。
第五步，机械和信号状态稳定后，按该型号说明书，在规定的完整皮带周回条件下核查零点，保存调整前后的值，并复测。变速运行时还要核查不同常用速度下的空带表现。
【判断要点】
若零点存在固定的单位长度载荷偏差，运动的皮带会把这项偏差不断积分成虚假吨位。例：偏差为0.2 kg/m、带速2 m/s时，理论虚假流量为1.44 t/h；此例假设没有切除或其他修正，只用于说明原理。零点检查、量程标定、累计清零是三件不同的事，不能互相替代。
【继续诊断需要的资料】
秤和仪表型号、空带载荷与速度趋势、完整一圈时间、累计量起止读数、近期清扫或维修记录。上述流程为工程排查建议，具体调零条件参照设备说明书及适用规程。
常规皮带秤优先选：基础高出地面（抬高式，无地坑）；只有场地受限、输送机整体标高固定，才考虑和地面齐平（浅地坑）。
注意：这里说的是秤架混凝土基础，不是皮带托辊面，称重托辊必须和前后输送机托辊标高一致，不能高低错台。
✅ 优点
排水最好：撒料、雨水直接流走，传感器、秤架底部不积水，减少腐蚀、零点漂移，高地下水位、砂石 / 矿山粉料现场首选。
检修空间充足：秤架下方能伸手、放工具，方便换传感器、链码标定、清理积料；不用下坑作业，安全。
土建简单省钱：不用挖土坑、不用做坑内防水、集水井、排污泵；原有地坪上直接浇筑独立基础即可。
基础和厂区地坪做隔振缝，地面震动不会直接传导到秤基础，利于计量稳定。
❌ 缺点
基础凸起，地面有台阶，人员、叉车通行要注意安全，必要时做踏步 / 防护栏杆；
输送机整体高度会抬高，要复核上下游溜管、皮带机头机尾标高是否匹配。
✅ 优点
地面平整无台阶，通行顺畅，场地空间狭小、输送机标高不能改动时才考虑。
❌ 缺点（痛点很多）
坑内积料、积水是最大麻烦：物料撒落掉坑底，清理困难；下雨容易积水，泡传感器、接线盒，极易造成漂移、故障，必须配套做坑底找坡 + 集水井 + 排水泵，土建成本高很多。
坑内粉尘潮湿，腐蚀更快；检修要下坑，空间狭小，链码标定、拆装秤架不方便。
基坑土建要做防水、防渗，若地基沉降，会直接影响皮带秤精度。
矿山、砂石、粉煤灰、粉料多、地下水位高 → 抬高基础（高出地面）
车间内，叉车频繁穿梭，输送机标高固定，没有办法抬高 → 浅基坑（齐平），一定要做完善排水
高精度贸易结算皮带秤：优先抬高式，减少积水积料带来零点漂移
土建要点（两种方案都必须遵守）
皮带秤基础必须独立，和周边地坪、输送机支架基础之间留隔振缝隙，不能浇筑成一体，防止振动传递影响称重精度；
基础混凝土要有足够厚度与配筋，防止沉降；
称重段前后至少 3 组过渡托辊的地基同样要坚实。
