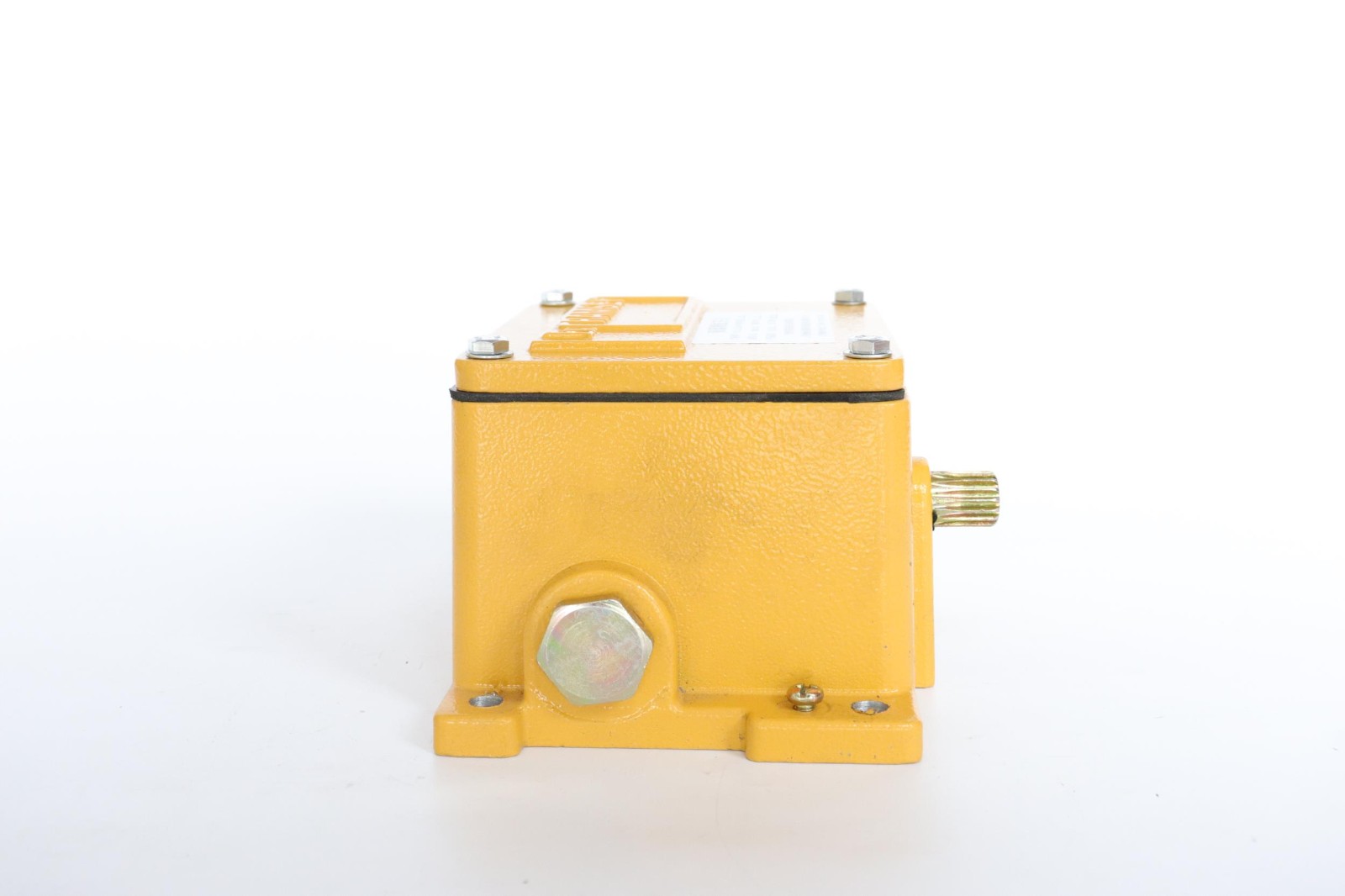

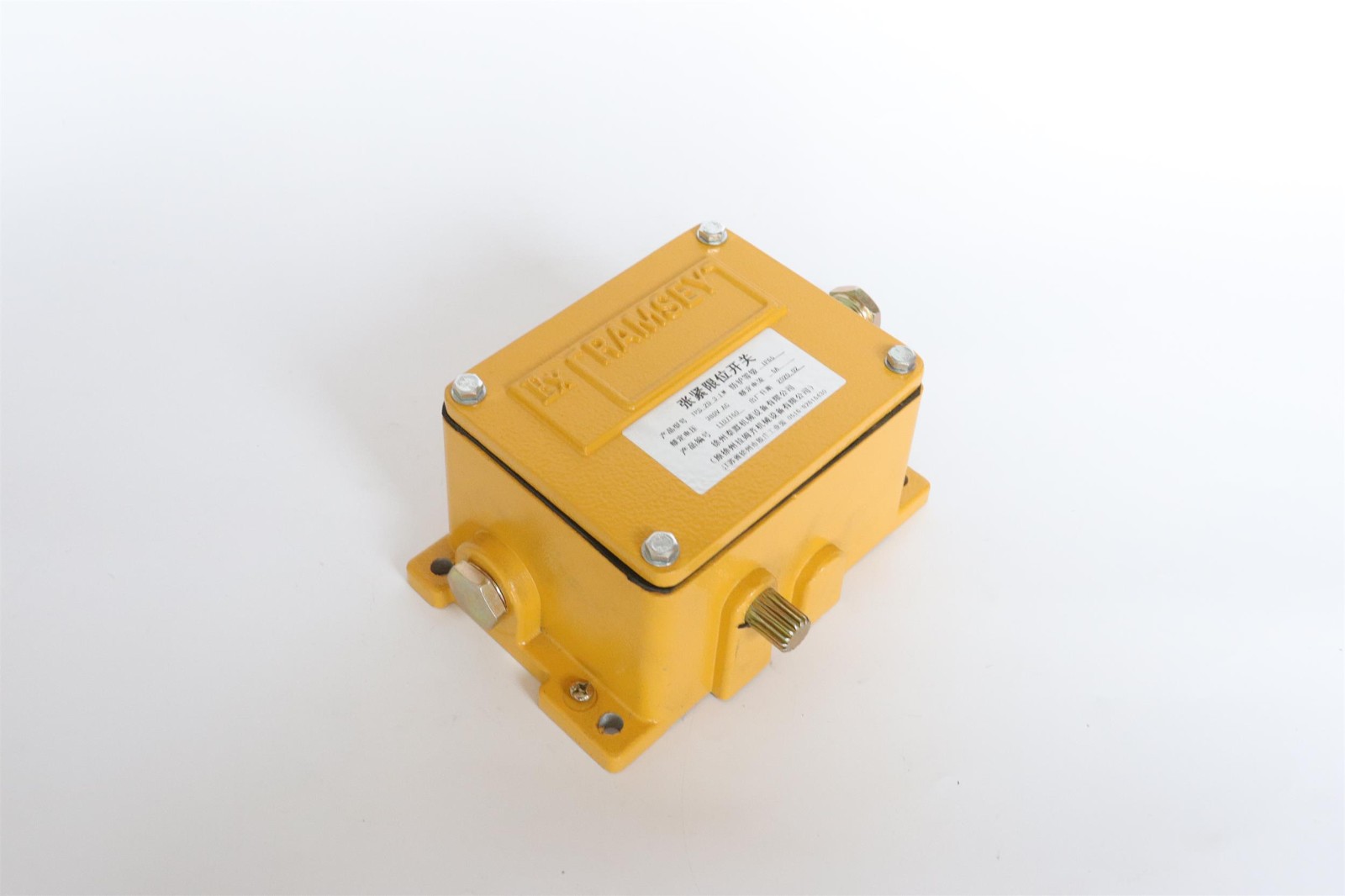

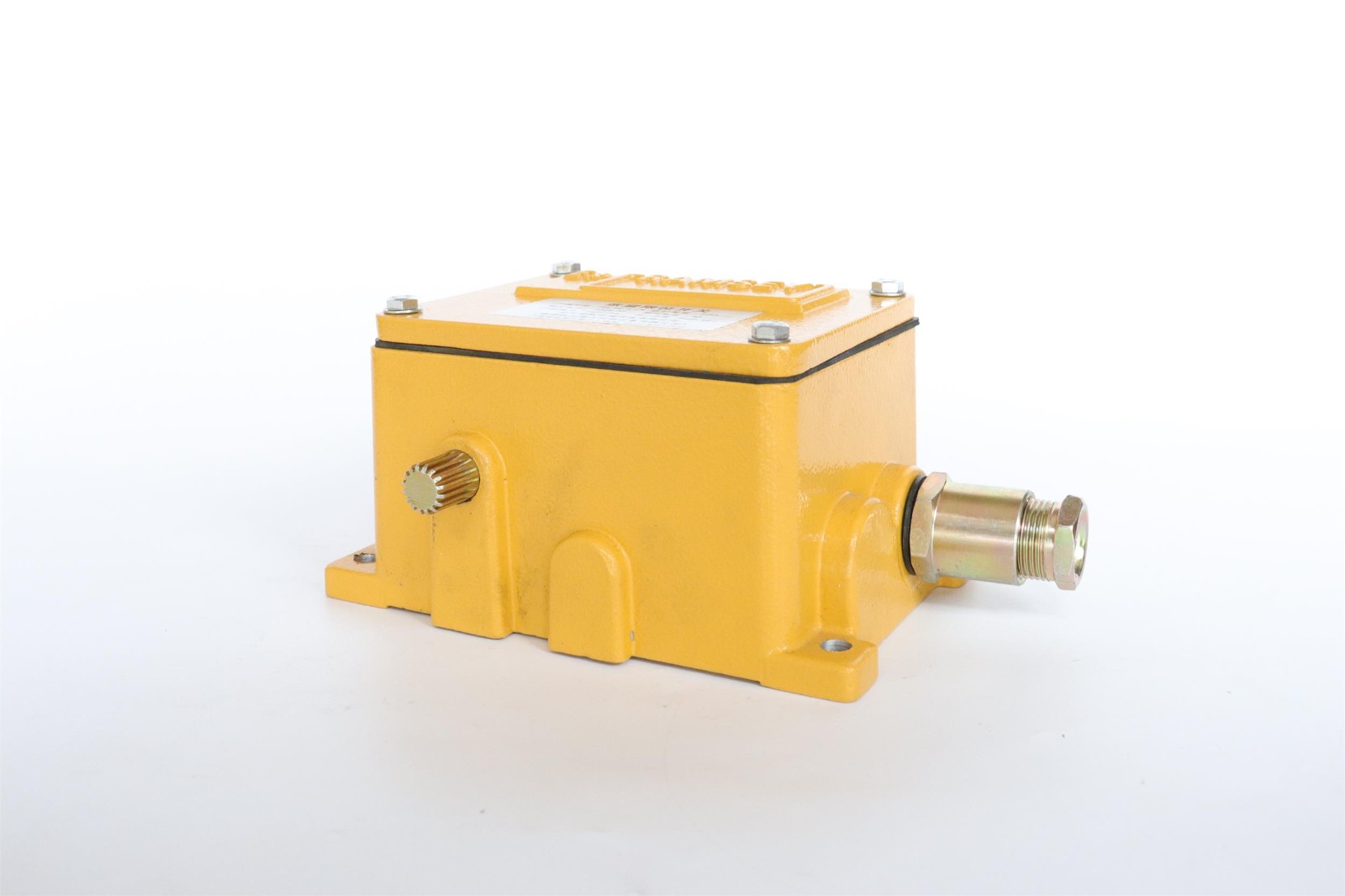

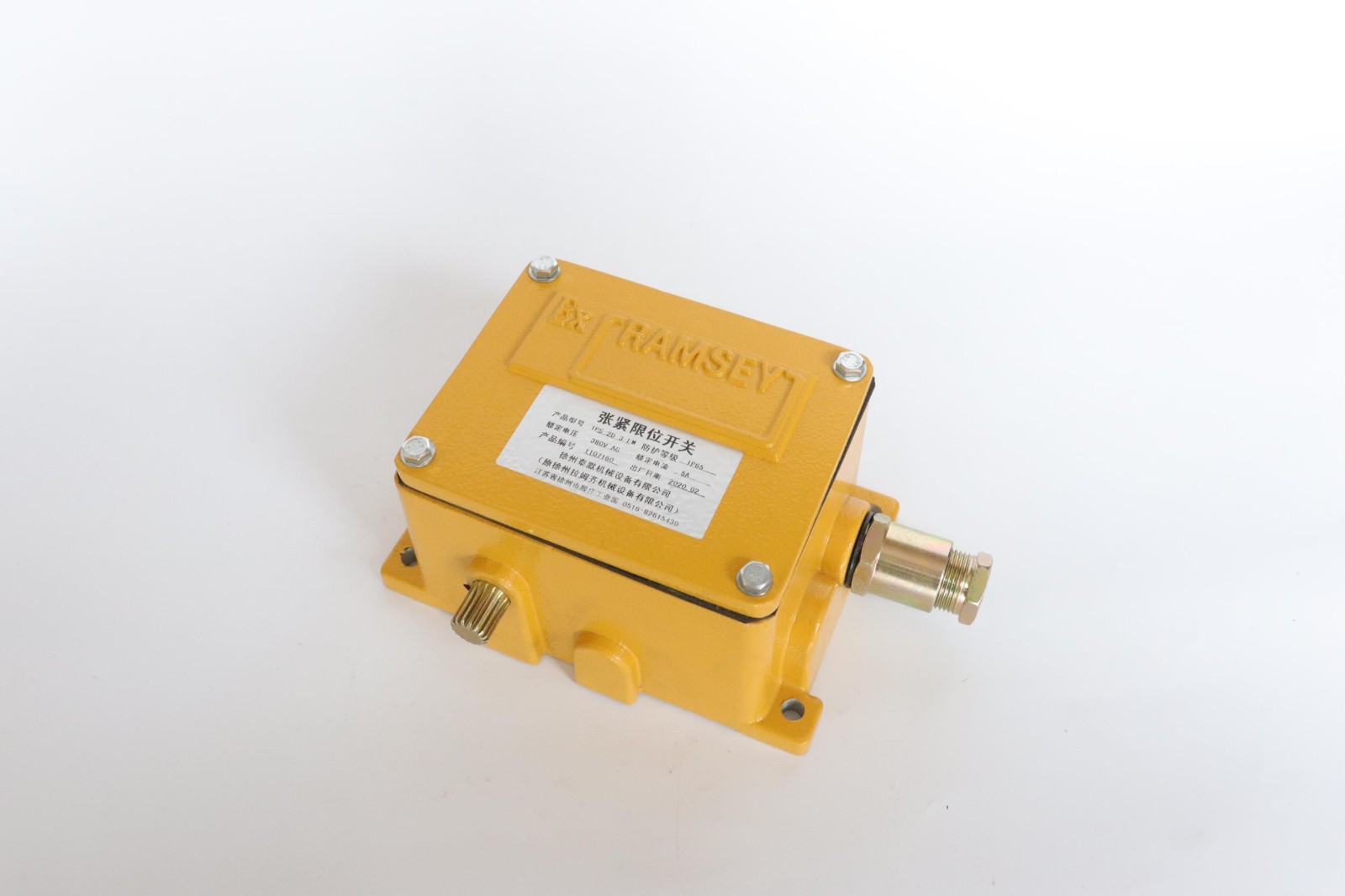

TPS-2D-3-FM粉尘防爆型限位开关：两级跑偏检测与选型

一、产品用途

TPS-2D-3-FM通过机械旋转臂感知位置变化。在输送带跑偏应用中，皮带边缘推动旋转臂，使内部微动开关动作，形成两级信号输出：

• 一级报警信号：说明书对应动作角度为10°，用于向控制系统提供跑偏报警状态。

• 二级停机信号：说明书对应动作角度为20°，用于向配套停机回路提供信号。

• 机械位置检测：利用动作臂与被检测对象的接触关系判断位置变化，具体安装与动作要求应按应用方案核对。

开关承担位置检测与触点信号输出。现场是否发出声光提示、怎样停止输送机、故障处理后如何恢复运行，由配套控制系统及操作程序确定。

二、适用工况

说明书列出的应用包括常规皮带输送机、倾斜和梭式输送机、裙边给料机—输送机，以及轮船装卸系统。用于这些设备时，应结合皮带边缘位置、正常摆动、支架空间及控制要求确定安装方案。

环境温度、湿度和海拔是说明书给出的一般使用条件。粉尘防爆场所的选型还应核对对应产品的认证资料及使用条件，不能只依据型号名称或外壳防护等级判断。

三、参数及条件

参数使用说明：AC380 V和5 A是说明书列出的电气额定值，不表示必须给开关接入380 V电源，也不代表任意负载均可按5 A直接切换。控制回路电压、负载性质和接点适用条件应一起确认。

10°、20°为说明书列出的两级动作角度，不是动作精度或可调范围。实际动作与恢复状态应在安装调试时核对。IP65表示外壳防护等级，粉尘防爆适用性应另行核对整机铭牌、证书和现场条件。

四、系统配置

产品与配套部分可按以下内容核对：

采购时应分别写清开关本体、安装板、备件和外部控制设备的范围，并确认报警与停机信号接入哪些设备。

五、安装与选型要点

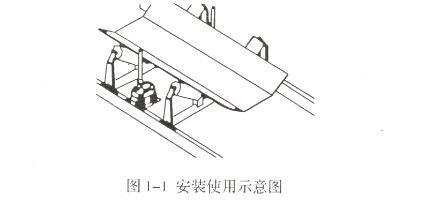

TPS-2D-3-FM在输送机上的安装使用示意，来源于产品用户手册。具体安装位置与尺寸以现场确认资料为准。

1. 按输送机长度与检测位置布置

说明书建议在输送机头部附近的机架上成对安装。对于较长输送机，可根据现场需要在尾部附近及中段增加检测点。布置数量应结合实际长度与容易发生跑偏的位置确定。

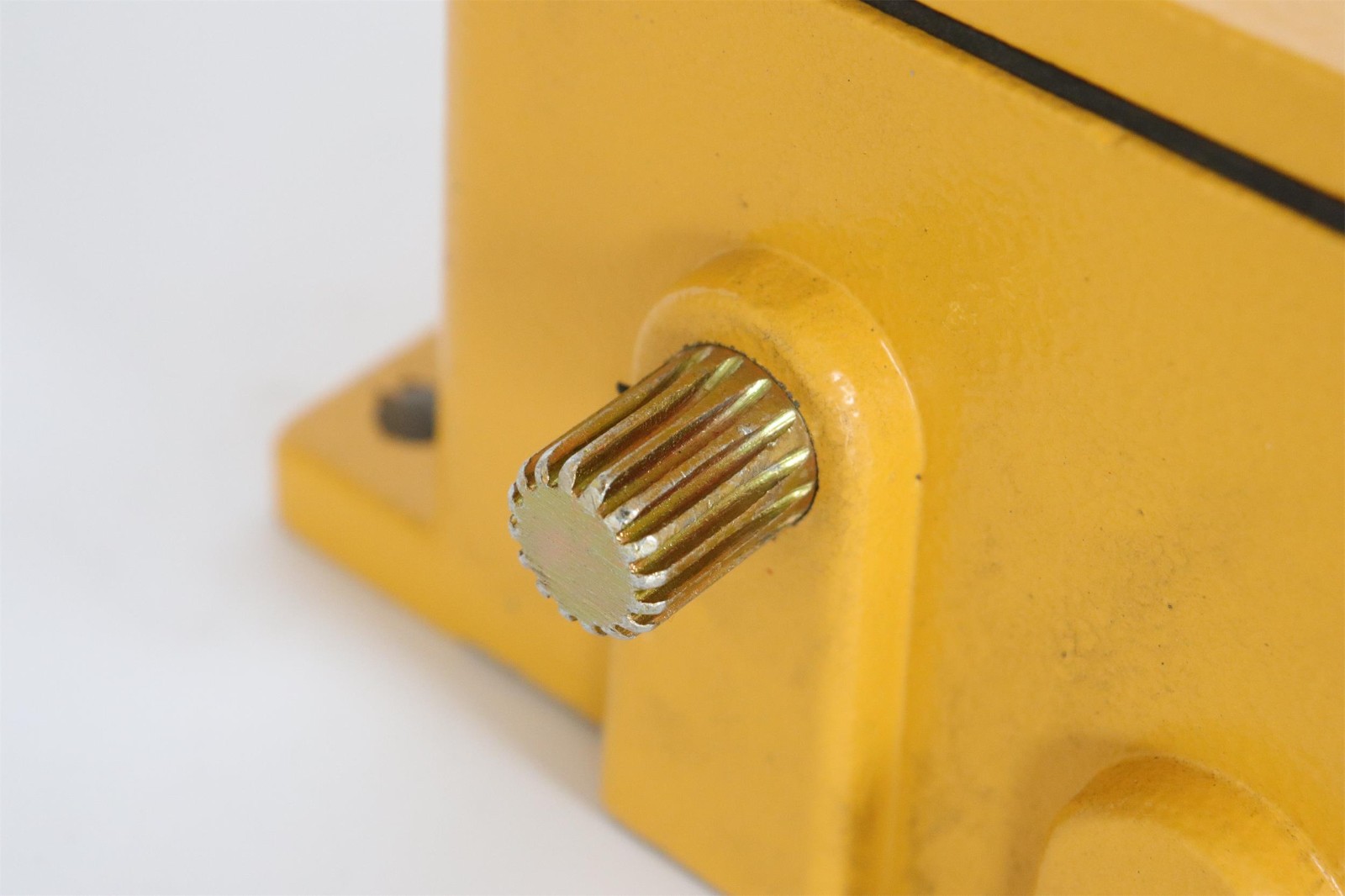

2. 让旋转臂位置与皮带边缘匹配

旋转臂应伸展到皮带边缘上部，通过调整复位位置确定接触关系。说明书所列旋转臂与皮带的参考间隙为1英寸，约25.4 mm。

这一数值是安装间隙参考，不能直接作为所有输送机的最大允许跑偏量。安装时还需考虑正常摆动及动作臂的运动空间。

3. 分别确认两级动作和控制响应

调试应核对旋转臂动作、接点变化、报警显示及停机回路响应。仅确认开关有动作，不足以说明整套停机联动已经完成验证。两组接点中哪组对应报警、哪组对应停机，应按实际产品标识与调试结果确认。

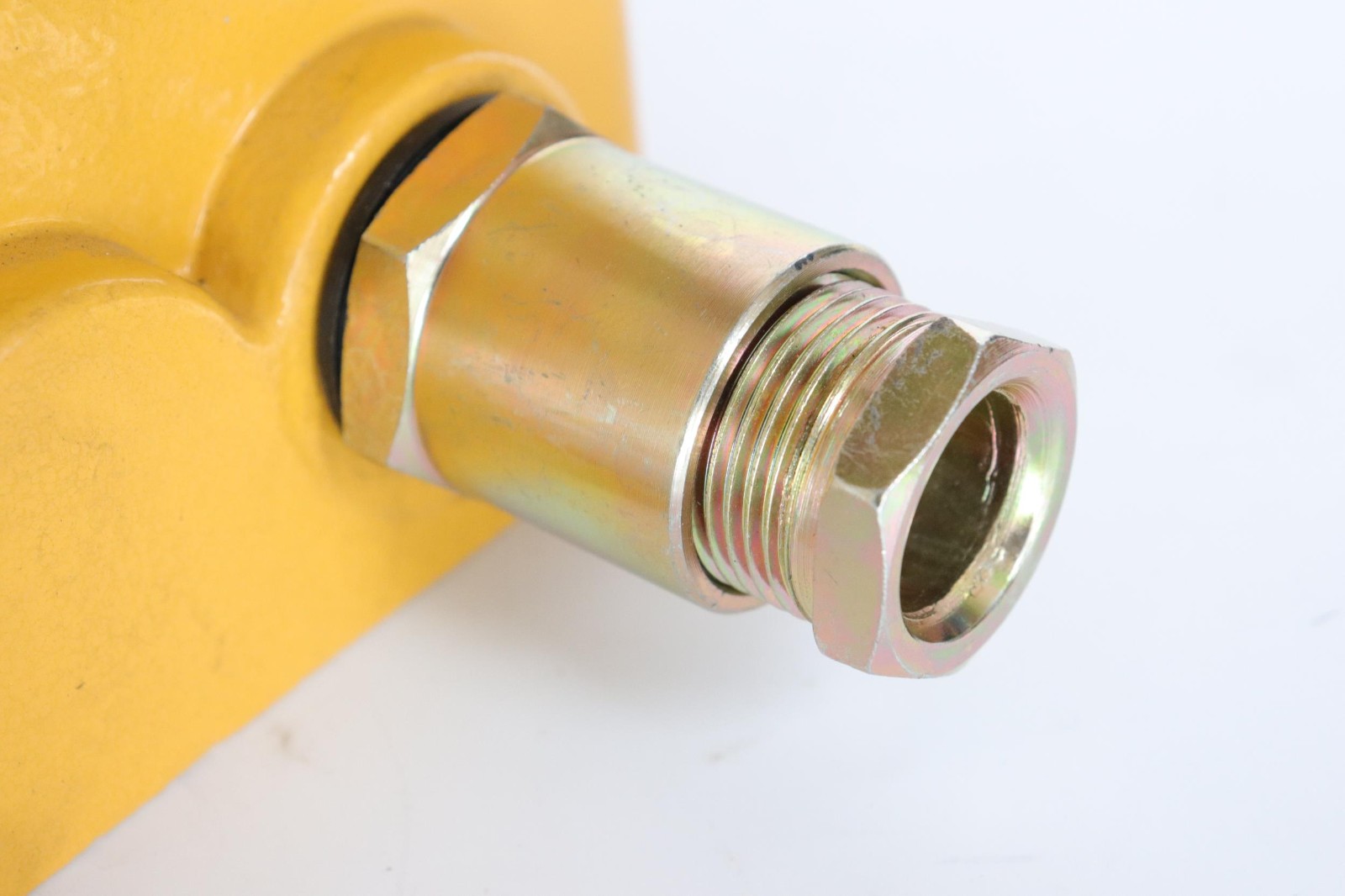

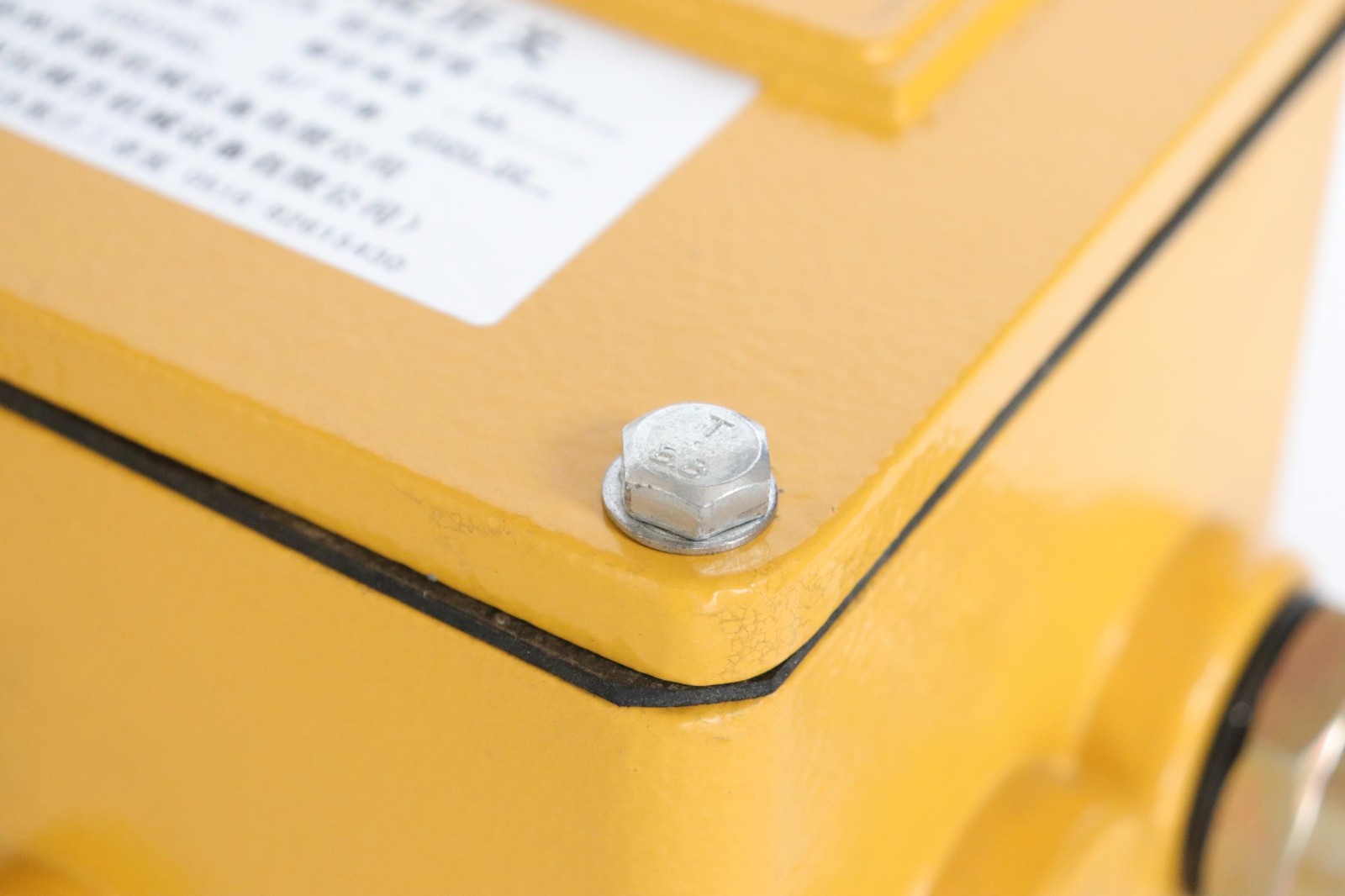

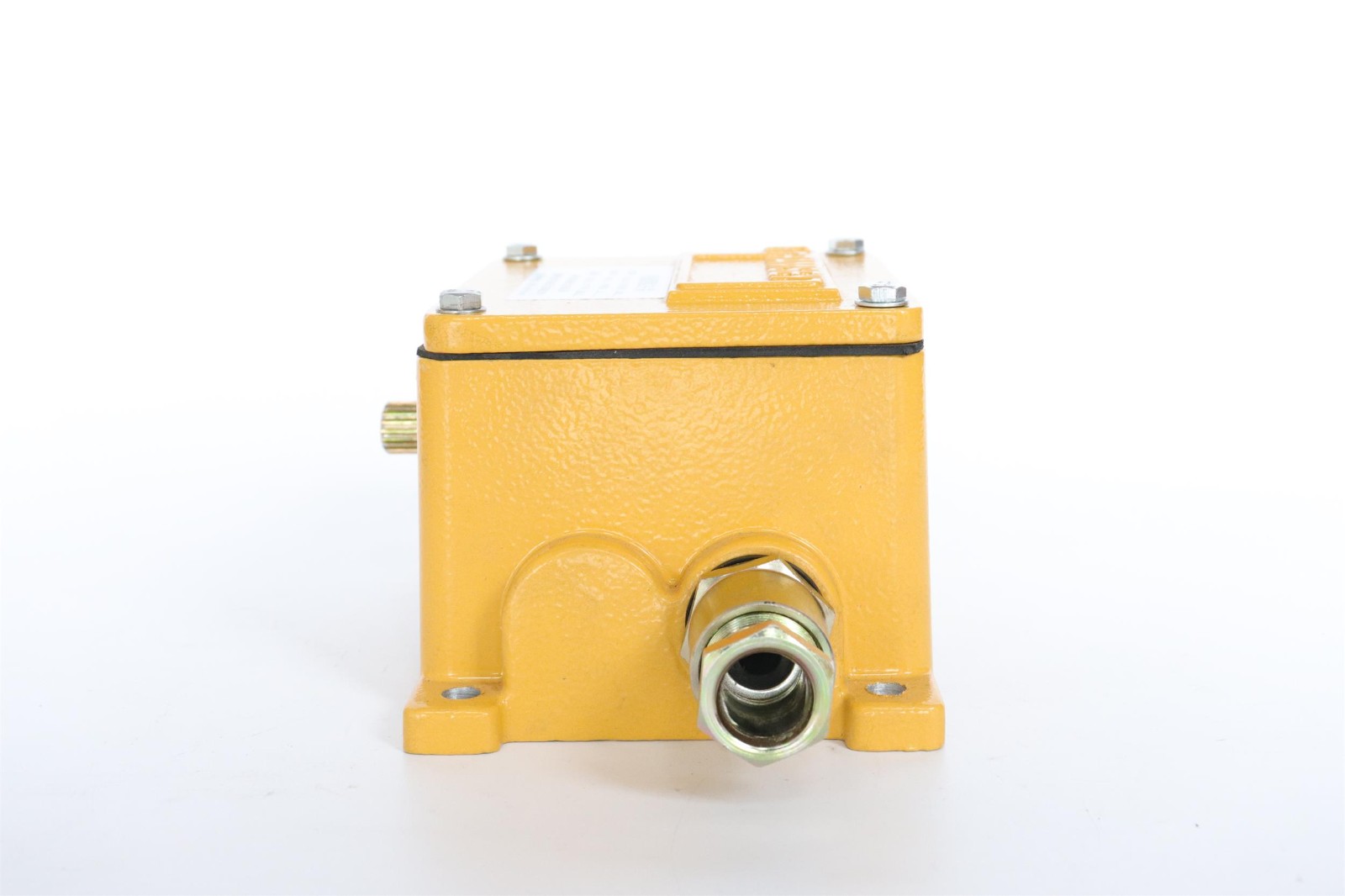

4. 保持接线、接地及密封状态

安装和检修应在设备停机断电并具备相应作业条件后进行。接线采用对应说明书及交付图纸，盖板应紧密牢固，进线部位保持密封，并按要求连接接地。

日常维护应检查动作杆位置、安装固定、线路连接和密封情况。零部件损坏时，应核对适配备件，避免自行改变产品结构。

5. 询价时提供现场和旧设备资料

建议提供输送机带宽、长度、安装位置照片、机架尺寸、所需报警与停机方式，以及控制回路电压和负载信息。更换旧设备时，附上旧铭牌、接线图、安装孔位和动作臂尺寸；涉及粉尘防爆应用时，一并提供现场要求。

六、常见问题

1. 为什么名称叫限位开关，正文又介绍跑偏检测？

限位开关通过机械动作判断位置变化。TPS-2D-3-FM说明书给出了用于输送带跑偏检测的安装方式：皮带偏移推动旋转臂，触发两级信号。因此本页以“粉尘防爆型限位开关”和“皮带跑偏检测”共同说明产品名称与具体用途。

2. 10°报警、20°停机，是否表示皮带一定会在20°时停稳？

不是。角度描述的是开关旋转臂相对复位位置的动作条件。开关输出停机信号后，控制系统和输送机驱动还需要执行停止过程；实际停机响应应在整套系统中确认。

3. 能否像拉绳开关一样供人员沿线拉动停机？

本说明书描述的是皮带推动旋转臂的检测方式，没有提供沿线拉绳操作配置。若项目需要人员沿线发出停机指令，应另行选择并核对相应拉绳开关及控制方案。

4. 常开、常闭接点应该怎样选？

应按现场控制回路要求选择，并核对实际交付产品的接线图、端子标识与动作状态。说明书正文按常开触点的使用方式说明，附图同时标注COM、NO、NC，采购时需要确认可用接点组合及两级信号对应关系。

5. 标注IP65，是否就能用于任何粉尘防爆场所？

不能。外壳防护等级与整机防爆适用条件需要分别核对。选型时应确认产品防爆标志、证书范围、环境条件与现场要求相符，不能仅凭IP65或型号中的字符作出判断。

6. 开关动作后会自动纠正皮带跑偏吗？

不会。开关检测跑偏并输出信号，不承担自动纠偏动作。出现跑偏时，应按现场程序检查相关机械与工艺原因，排除故障后再恢复运行。

7. 安装板、控制箱和声光报警器是否包含在报价中？

需要逐项确认。说明书注明安装板一般由用户配作，也可提出配套需求；外部控制箱、声光报警器和线路并未列为统一标配。询价时应把需要的供货范围一起说明。

七、说明书下载

资料名称：TPS-2D-3-FM粉尘防爆型限位开关用户手册（PDF）

49b8ab14799f3c0694c2b5130112a882.pdf

手册包含产品环境条件、技术参数、动作原理、安装示意、维护与备件说明及接线图。产品选型与现场接线，应结合实际交付资料核对。

需要咨询型号、安装配套或旧设备替换，可联系徐州泰默机械设备有限公司，并提供现场照片、旧铭牌及控制要求。

联系电话：0516-82615430；手机：13813483502。
