可用于需要连续流量与累计量显示的皮带秤系统，需要按设定流量调节给料的称重给料系统，以及需要启停联动的批量配料系统。选型时应同时核对机械秤体、传感器、测速装置和执行设备，仪表配置应与整套系统匹配。
显示主累计量、辅累计量、物料流量、皮带速度及单位长度载荷，支持流量曲线查看。计量单位可选t或kg，对应流量单位为t/h或kg/h。
可选择本地手动、本地自动、远程手动和远程自动方式。根据设定流量与实际流量进行PID调节，通过控制电流与现场执行设备配合。支持快速、中速、慢速控制方式，并可设置控制滞后和控制滤波时间。
通过RS-485与支持相应协议的上位系统通讯，采用Modbus RTU协议；也可按现场方案使用模拟量传递流量或远程设定信号。对接时应核对地址、波特率、数据格式、寄存器及数值解析方式。
提供零点校准，以及挂码、链码和实物间隔校准功能。首次使用应先设置秤单位、分度、最大秤容量和速度输入，建立测试周期后，按说明书完成零点及间隔校准。
支持批量、批次、批提前量、修正系数和批量允差设置，并可结合输出端口实现启停联动。可查询班产量、月产量及年产量；打印功能需按接口和外设配置选用。
支持查看称重AD值、速度输入、输入输出口、电流及电池状态；可设置高流量、低流量及控制偏差等报警，支持参数保护、数据备份和恢复。
| 项目 | 参数与说明 |
|---|---|
| 型号 | RMX-200T系列 |
| 产品类别 | 皮带秤称重控制仪／称重给料机控制器 |

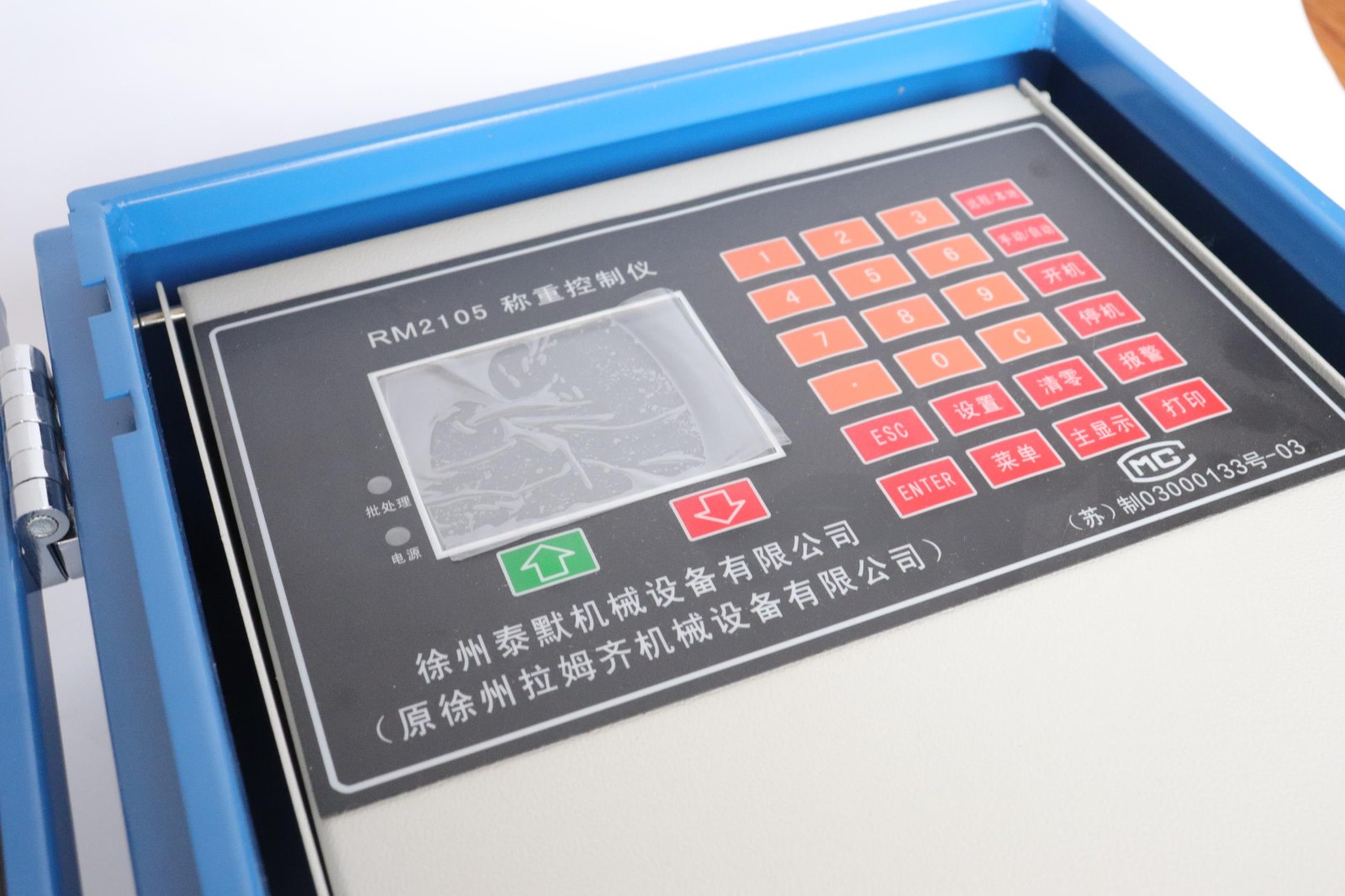

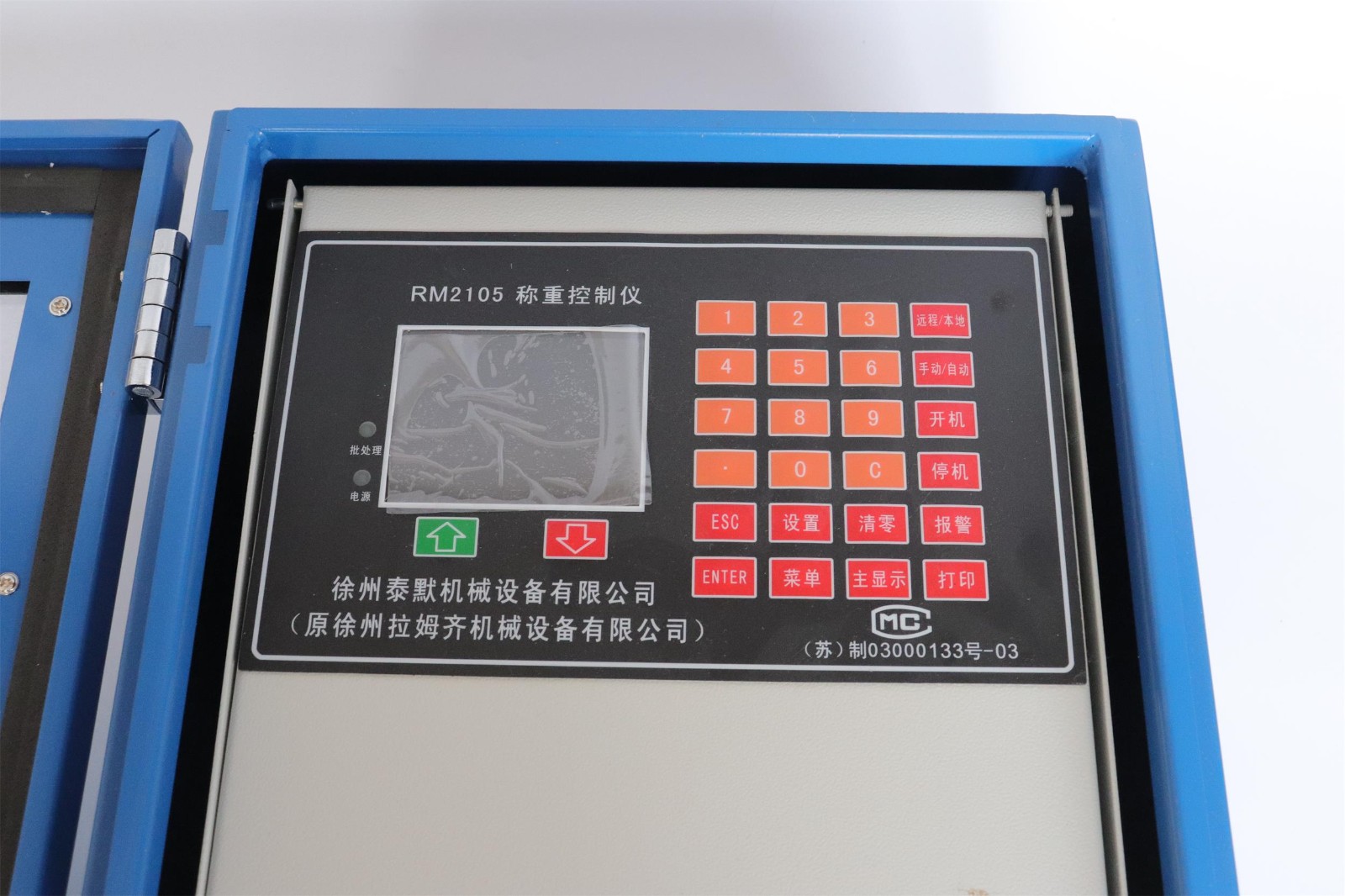

| 显示 | 3.5英寸真彩TFT屏，320×240分辨率，全中文界面 |
| 供电 | 110–265VAC，50–60Hz |
| 运行温度 | −10℃～＋50℃ |
| 储存温度 | −40℃～＋70℃ |
| 称重传感器灵敏度 | 0.5–4mV/V |
| 称重传感器激励 | 9VDC ±1%，250mA；说明书列明可并联8只350Ω传感器 |
| 速度输入 | 集电极开路或TTL；脉冲频率5–3000Hz |
| 数字量输入 | 4个可编程干触点输入端口 |
| 数字量输出 | 4个可编程干触点输出端口 |
| 模拟量 | 系列资料列明2路电流输入、4路电流输出；可选4–20mA或0–20mA，实际启用通道依单／双秤配置确认 |
| 通讯 | RS-485；Modbus RTU |
| 校准 | 零点校准；挂码、链码、实物间隔校准 |
| 单／双秤 | 单秤应用；一机双秤控制为可选配置 |

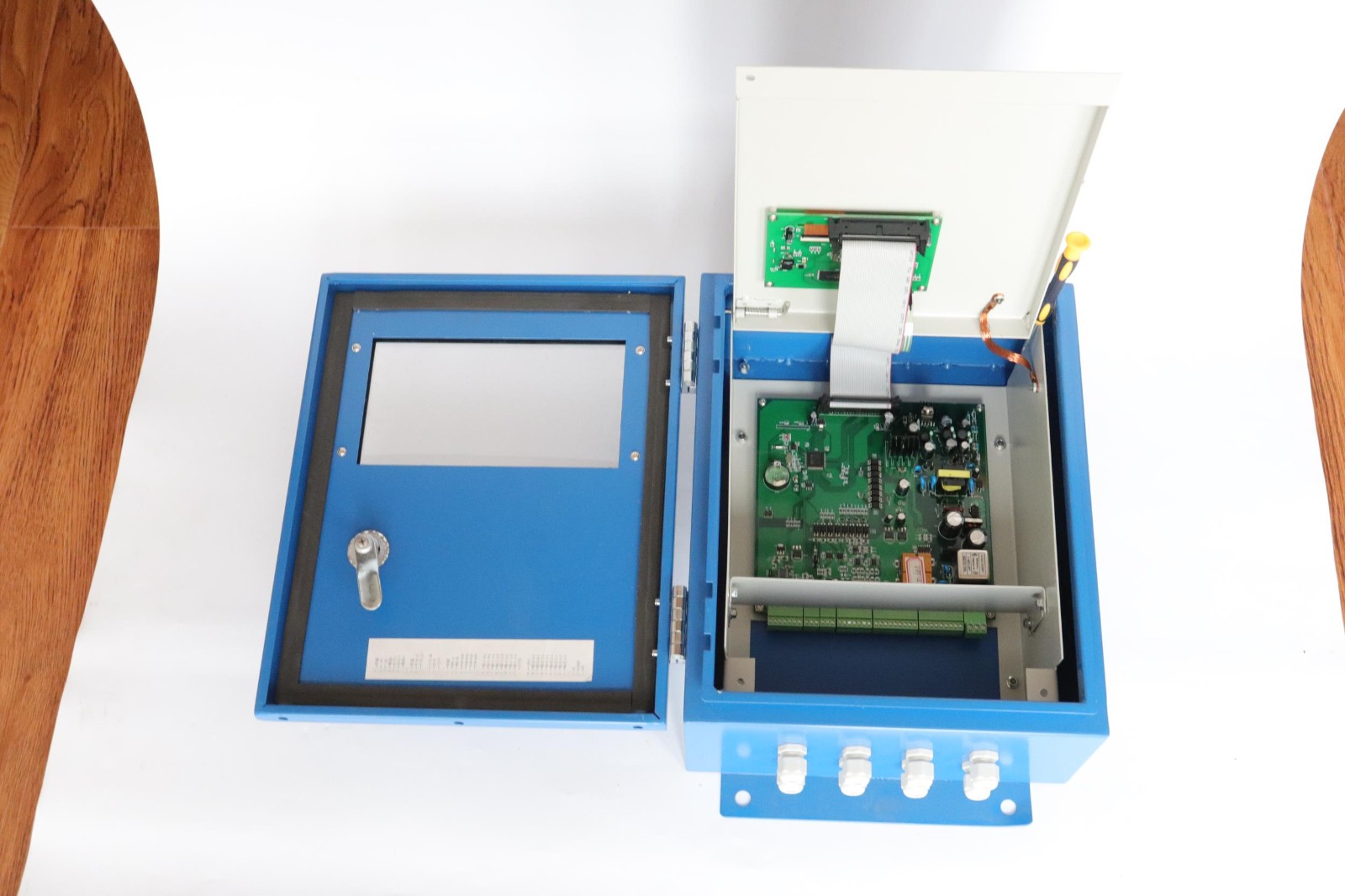

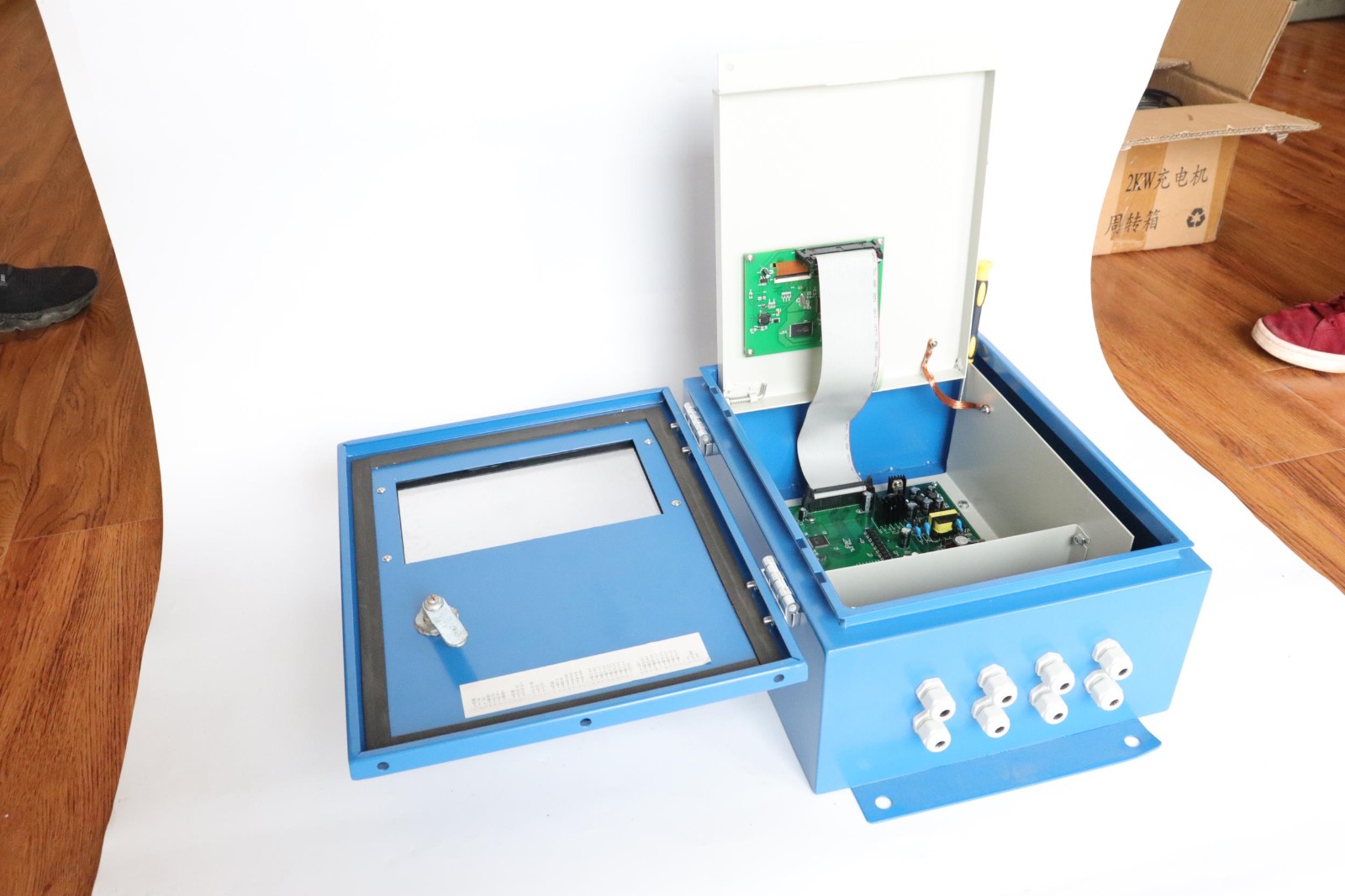

| 安装形式 | 现场安装型、面板安装型；按供货型号确认 |
技术资料依据《RMX-200T系列称重控制仪使用说明书》整理，实际接口及功能以确认的供货配置和对应版本说明书为准。
RMX-200T具有流量与累计量计量功能，也内置PID调节器，可通过控制输出参与称重给料调节。是否启用自动控制及其控制效果，需要结合现场执行设备、接线和参数整定确认。
支持。说明书提供4–20mA和0–20mA范围选择，可用于远程流量设定、流量信号输出或控制电流输出。具体通道用途及数量按实际配置确认。
可以按接口与协议匹配的方案对接：RS-485通讯采用Modbus RTU，也可使用模拟量信号。连接前应核对PLC或DCS的通讯能力、寄存器定义、数据格式和现场接线。
说明书列有一机双秤可选配置。需要双秤应用时，应在订货时确认仪表版本、称重与速度输入、电流通道及相关功能。
先确认秤参数和速度输入，建立测试周期，再进行零点校准，随后按现场条件选择挂码、链码或实物间隔校准。具体步骤和结果保存方式应参照对应版本说明书。
替换前需要核对传感器灵敏度与激励、测速信号、供电、控制输出、通讯协议、安装形式及原系统接线。更换后需重新设置参数并完成现场校准和联调。
请提供原仪表型号或新建系统要求、单秤或双秤需求、称重传感器与测速装置信息、物料和流量范围、控制方式、PLC或DCS接口要求，以及现场安装条件，以便确认供货配置与报价。
如需RMX-200T选型、接线图、通讯协议或使用说明书，请联系徐州泰默机械设备有限公司，电话：0516-82615430。
相关配套设备：电子皮带秤、称重给料机、称重传感器、速度传感器。
精度等级怎么选，先看这笔数的用途：对外贸易结算选高精度档（如ICS-17，动态累计误差＜±0.25%），内部核算考核用核算档（如ICS-30，≤±1%）——选完档位只是第一步，到手精度还要靠现场安装和校准守住。
电子皮带秤信号线如何布置？本文围绕穿管保护、屏蔽处理及与动力线保持距离三个方面，介绍称重传感器信号布线的注意事项，为现场安装和维护提供参考。
电子皮带秤是计量器具，不是买完就完的设备——装上只是开始，之后每年的校准、备件、故障响应，都要跟厂家打交道十年八年。所以选厂家这件事，值得比选型号多花一倍时间。
“刚标定准、过几天又偏”首先要区分：零点在变、量程在变、测速在变，还是用于比较的物料与统计口径发生了变化。反复修改一个系数，可能把某一天调准，却掩盖真正的故障。
【建议分步处理】
1. 先保存现场状态。导出当前参数、最近一次标定记录、原始累计值和对比称量记录，记录异常出现时间，不先覆盖旧参数。
2. 检查重复性。在机械、流量和速度条件尽量相同的情况下重复试验。若结果一会儿偏高、一会儿偏低，应先处理不稳定因素；一个固定系数不能消除这种离散性。
3. 区分误差形态。空带也累计，优先查零点及附加受力；空带稳定、过料近似固定比例偏差，检查量程、速度系数及参考称量；随流量或速度变化而改变偏差，检查受力、量程覆盖和速度测量。以上只是诊断线索，不能仅凭现象认定某个部件损坏。
4. 对照事件找变化。把误差变化与降雨、温度、积料、张紧调整、托辊更换、皮带接头经过、仪表重启等时间点对应起来。
5. 每次只处理一类已确认的问题，复做零点核查和相应负载试验，使用独立的后续试验验证，不把用于调系数的那次数据当作全部验收证据。
【建议建立的记录】
同一张表中保留日期、空带零点、带速、流量区间、参考质量、皮带秤示值、相对误差、参数版本及维修事件。初期观察周期可根据现场风险设定，不能把“连续观察几天”写成全国统一法定要求。
【结论】
先恢复重复性，再调整准确性，最后验证长期稳定性。制造商原厂维护资料将张紧、皮带状态、测速、传感器以及维修后的复查列入管理内容；本题的分步诊断为在这些原理基础上整理的工程建议。
首先确认是“显示着以前的累计量”，还是“空带时累计量仍持续增加”。历史累计量不为零本身不是故障；确认没有物料后仍持续计量，才需要检查零点、机械状态、测速和累计逻辑。不能一开始就把小流量切除值调大，让问题表面消失。
第一步，确认真的空带。停止上游给料并让尾料排净，检查称重区及回程带的粘料、积水、异物，以及是否存在旁路落料。观察运行时只能在安全位置进行；清扫、拆装和机械调整须按现场规程停机、隔离能源并防止意外启动。
第二步，同步记录空带时的原始载荷、速度、瞬时流量和累计量变化。区分固定偏正、正负波动、按皮带一圈周期波动，以及完全停带后仍累计等不同现象。
第三步，排查称重区的非正常受力。重点看秤架是否被积料顶住、限位件是否接触、托辊是否卡滞、皮带是否跑偏、导料槽或裙边是否影响称重段。制造商维护资料强调，输送机本身也是称重系统的一部分。
第四步，检查测速与电气状态。实际停带却仍有速度值，要查测速脉冲、接线、信号干扰和PLC读取；不能把电机运行命令直接等同于真实带速。
第五步，机械和信号状态稳定后，按该型号说明书，在规定的完整皮带周回条件下核查零点，保存调整前后的值，并复测。变速运行时还要核查不同常用速度下的空带表现。
【判断要点】
若零点存在固定的单位长度载荷偏差，运动的皮带会把这项偏差不断积分成虚假吨位。例：偏差为0.2 kg/m、带速2 m/s时，理论虚假流量为1.44 t/h；此例假设没有切除或其他修正，只用于说明原理。零点检查、量程标定、累计清零是三件不同的事，不能互相替代。
【继续诊断需要的资料】
秤和仪表型号、空带载荷与速度趋势、完整一圈时间、累计量起止读数、近期清扫或维修记录。上述流程为工程排查建议，具体调零条件参照设备说明书及适用规程。
常规皮带秤优先选：基础高出地面（抬高式，无地坑）；只有场地受限、输送机整体标高固定，才考虑和地面齐平（浅地坑）。
注意：这里说的是秤架混凝土基础，不是皮带托辊面，称重托辊必须和前后输送机托辊标高一致，不能高低错台。
✅ 优点
排水最好：撒料、雨水直接流走，传感器、秤架底部不积水，减少腐蚀、零点漂移，高地下水位、砂石 / 矿山粉料现场首选。
检修空间充足：秤架下方能伸手、放工具，方便换传感器、链码标定、清理积料；不用下坑作业，安全。
土建简单省钱：不用挖土坑、不用做坑内防水、集水井、排污泵；原有地坪上直接浇筑独立基础即可。
基础和厂区地坪做隔振缝，地面震动不会直接传导到秤基础，利于计量稳定。
❌ 缺点
基础凸起，地面有台阶，人员、叉车通行要注意安全，必要时做踏步 / 防护栏杆；
输送机整体高度会抬高，要复核上下游溜管、皮带机头机尾标高是否匹配。
✅ 优点
地面平整无台阶，通行顺畅，场地空间狭小、输送机标高不能改动时才考虑。
❌ 缺点（痛点很多）
坑内积料、积水是最大麻烦：物料撒落掉坑底，清理困难；下雨容易积水，泡传感器、接线盒，极易造成漂移、故障，必须配套做坑底找坡 + 集水井 + 排水泵，土建成本高很多。
坑内粉尘潮湿，腐蚀更快；检修要下坑，空间狭小，链码标定、拆装秤架不方便。
基坑土建要做防水、防渗，若地基沉降，会直接影响皮带秤精度。
矿山、砂石、粉煤灰、粉料多、地下水位高 → 抬高基础（高出地面）
车间内，叉车频繁穿梭，输送机标高固定，没有办法抬高 → 浅基坑（齐平），一定要做完善排水
高精度贸易结算皮带秤：优先抬高式，减少积水积料带来零点漂移
土建要点（两种方案都必须遵守）
皮带秤基础必须独立，和周边地坪、输送机支架基础之间留隔振缝隙，不能浇筑成一体，防止振动传递影响称重精度；
基础混凝土要有足够厚度与配筋，防止沉降；
称重段前后至少 3 组过渡托辊的地基同样要坚实。
