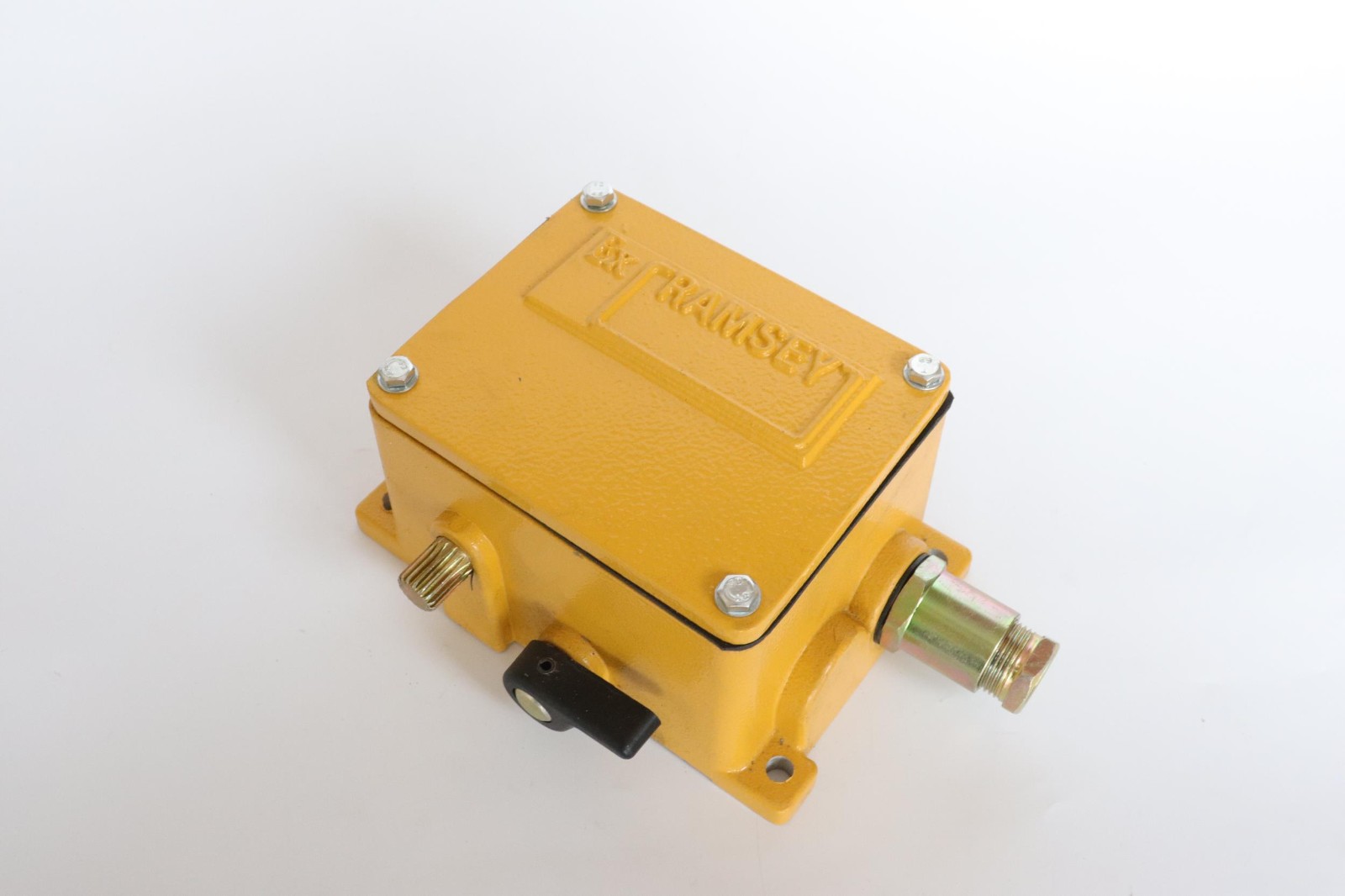

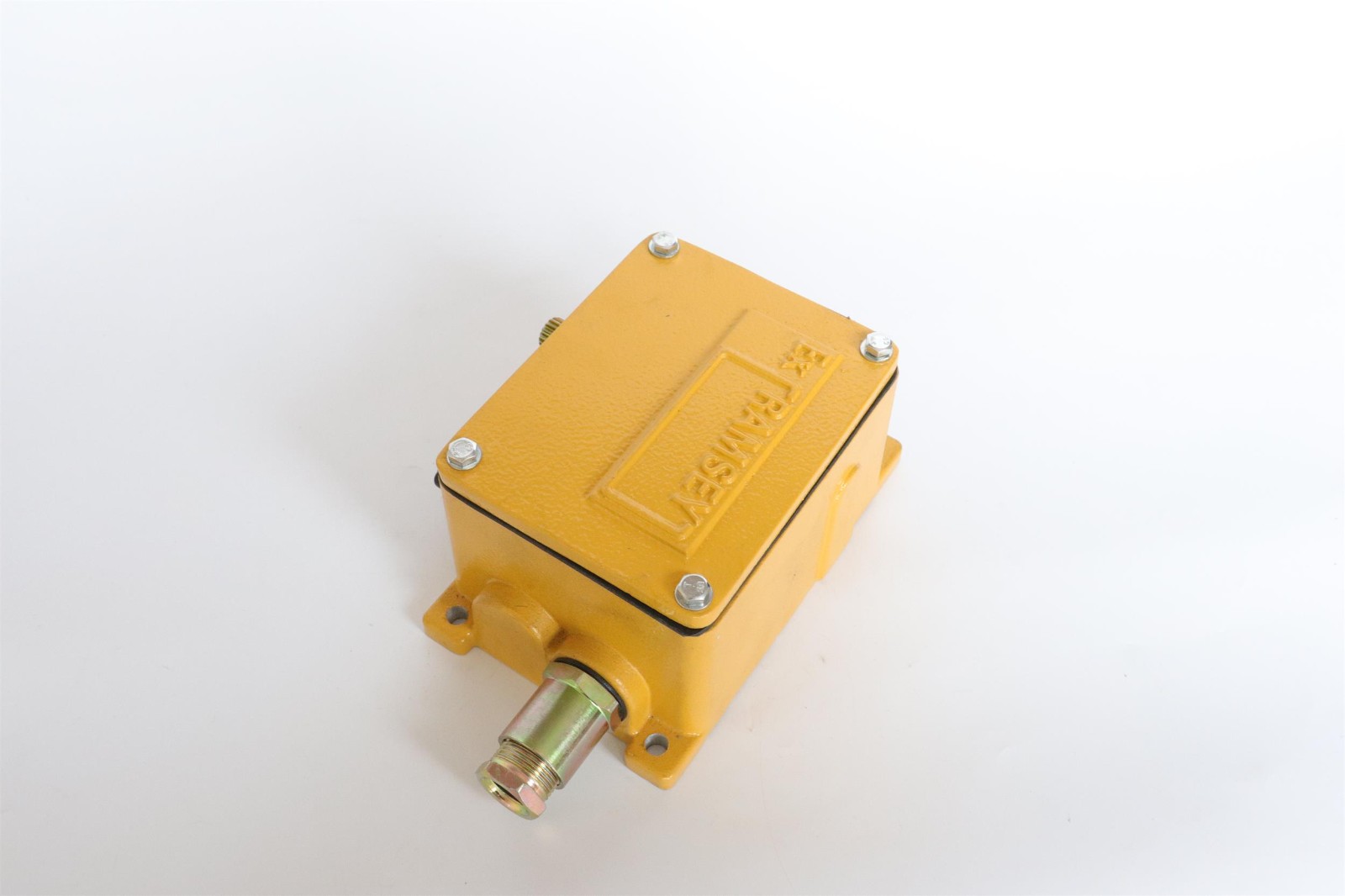

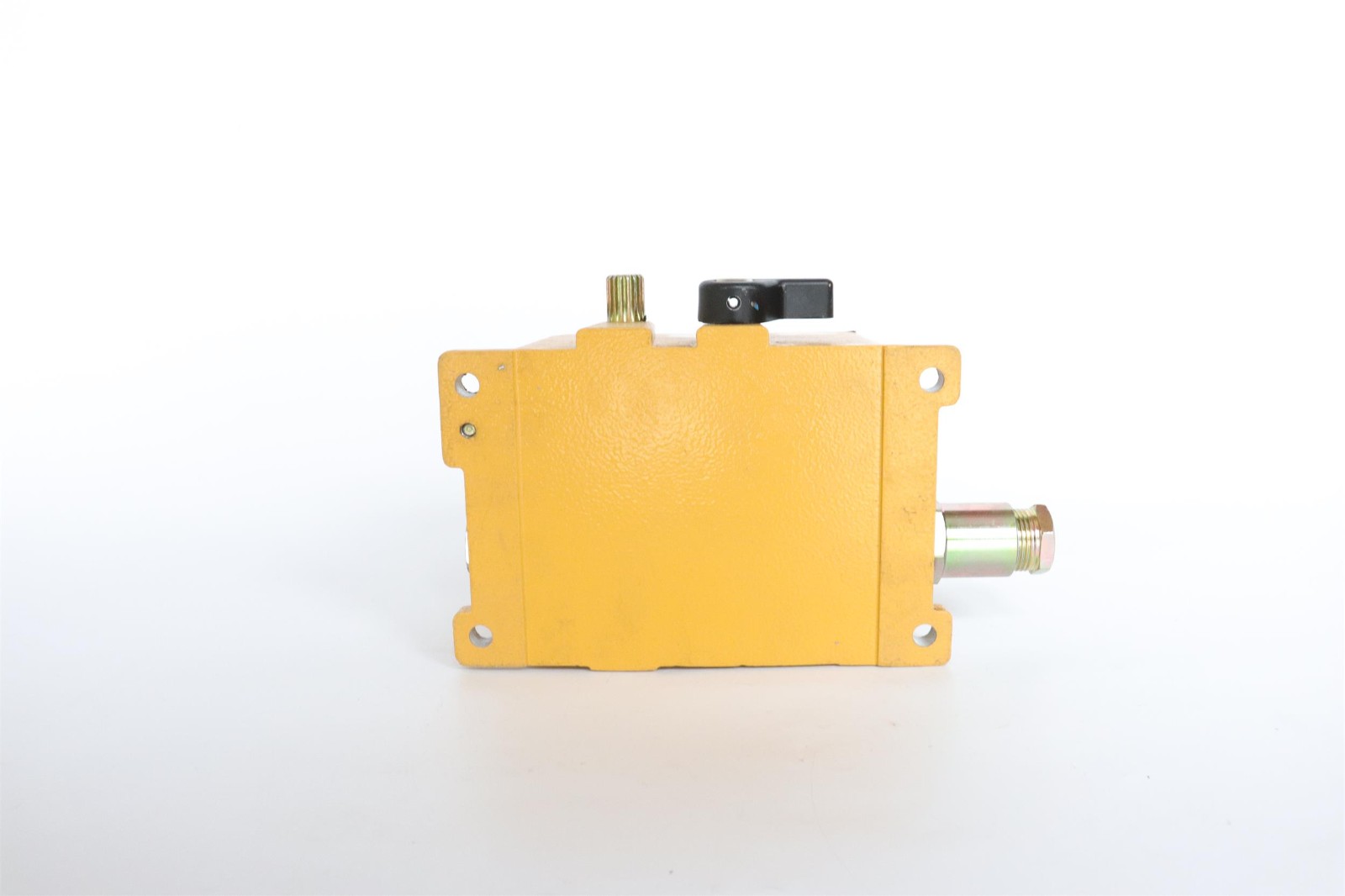

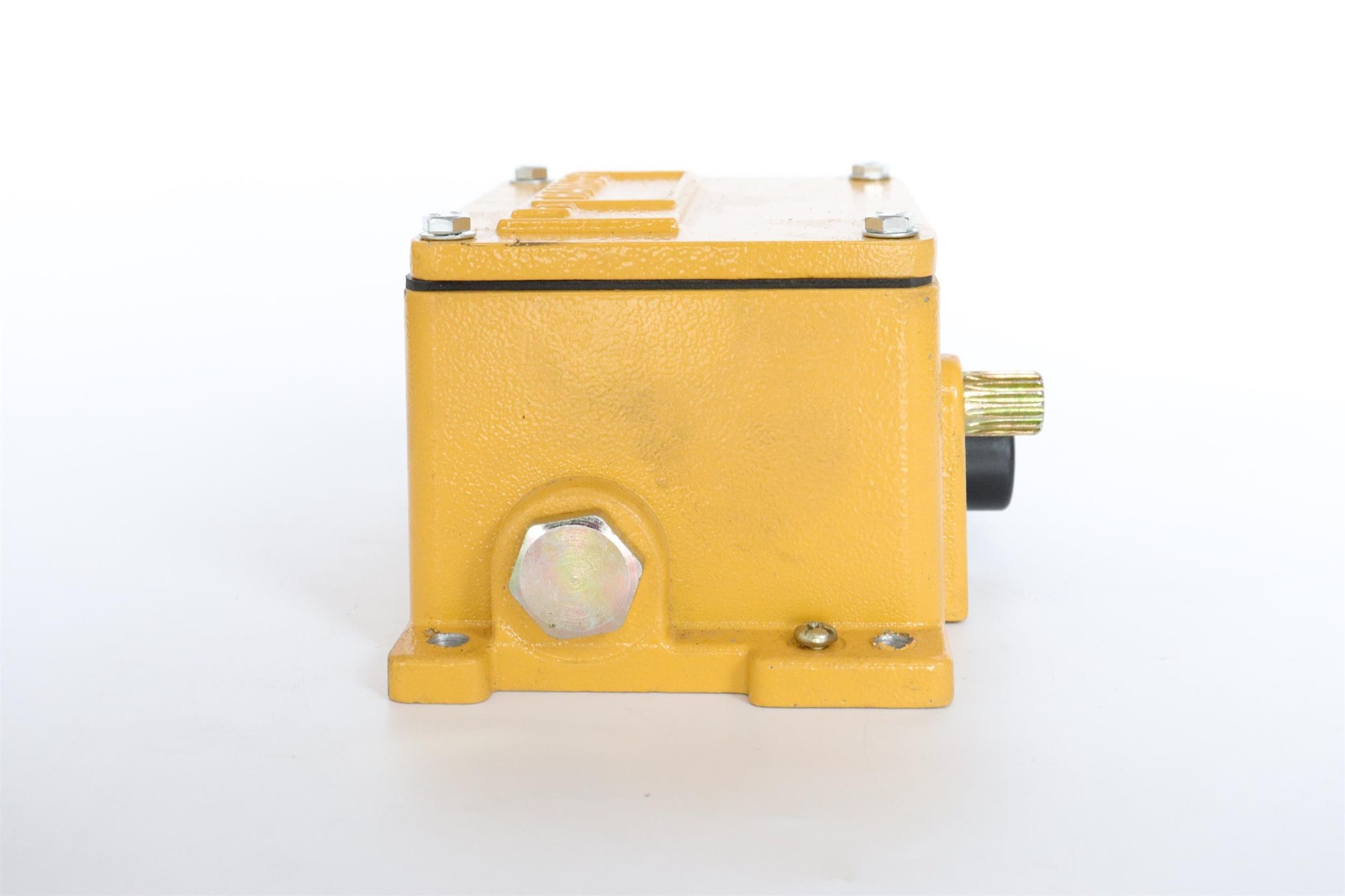

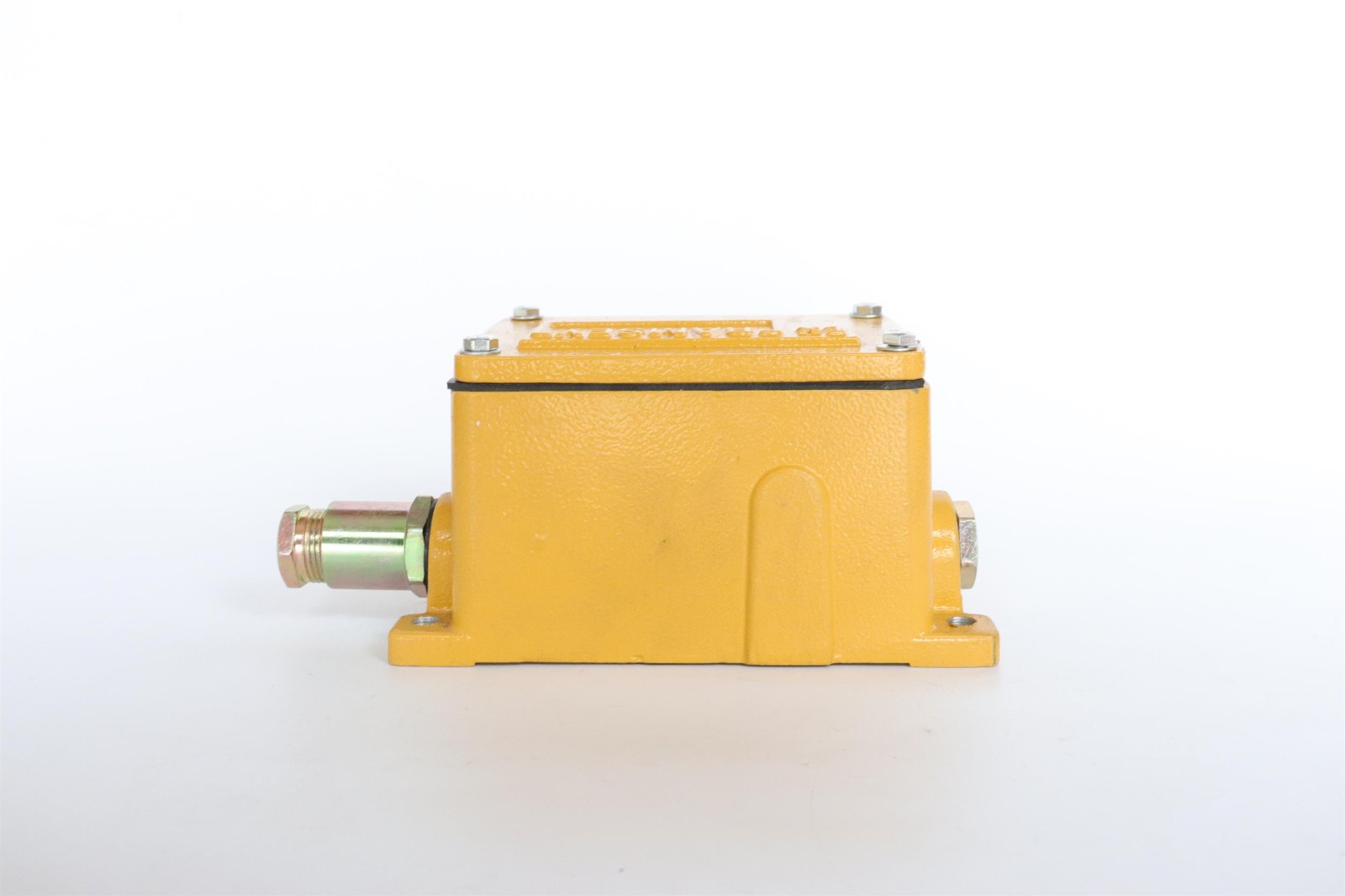

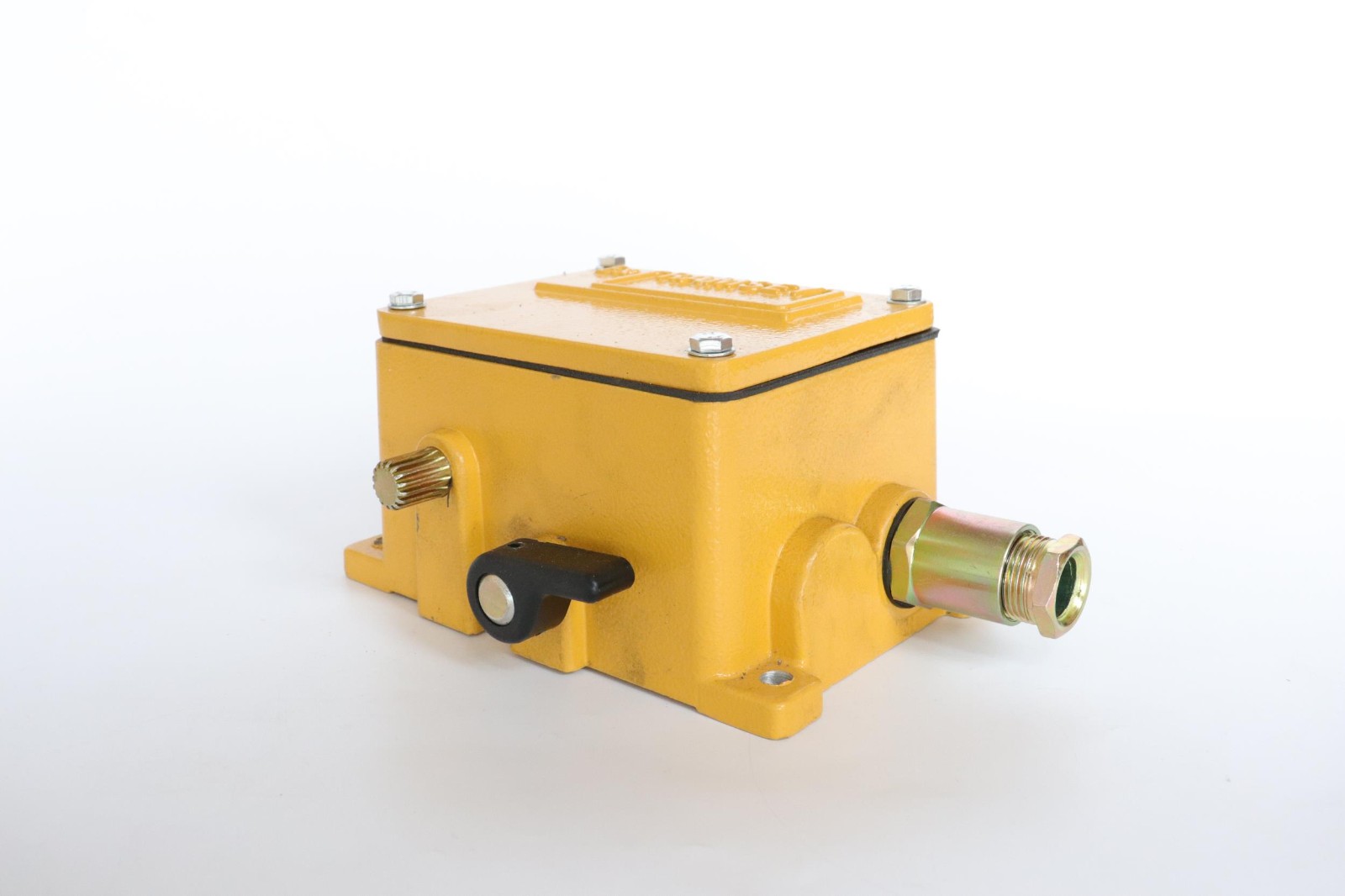

SPS-2D-3-FM粉尘防爆型拉线开关：拉绳停机、锁定复位与选型

一、产品用途

SPS-2D-3-FM用于设备的紧急和正常关机信号操作。将拉线布置在需要人员操作的区段后，人员拉动拉线，使拉线杆达到动作条件，开关向外部控制回路输出信号。

说明书描述的工作过程为：

1. 沿线拉线受到外力作用，带动拉线杆偏转。

2. 拉线杆达到说明书规定的20°动作条件，输出报警和停机信号。

3. 开关进入锁定状态并保持。

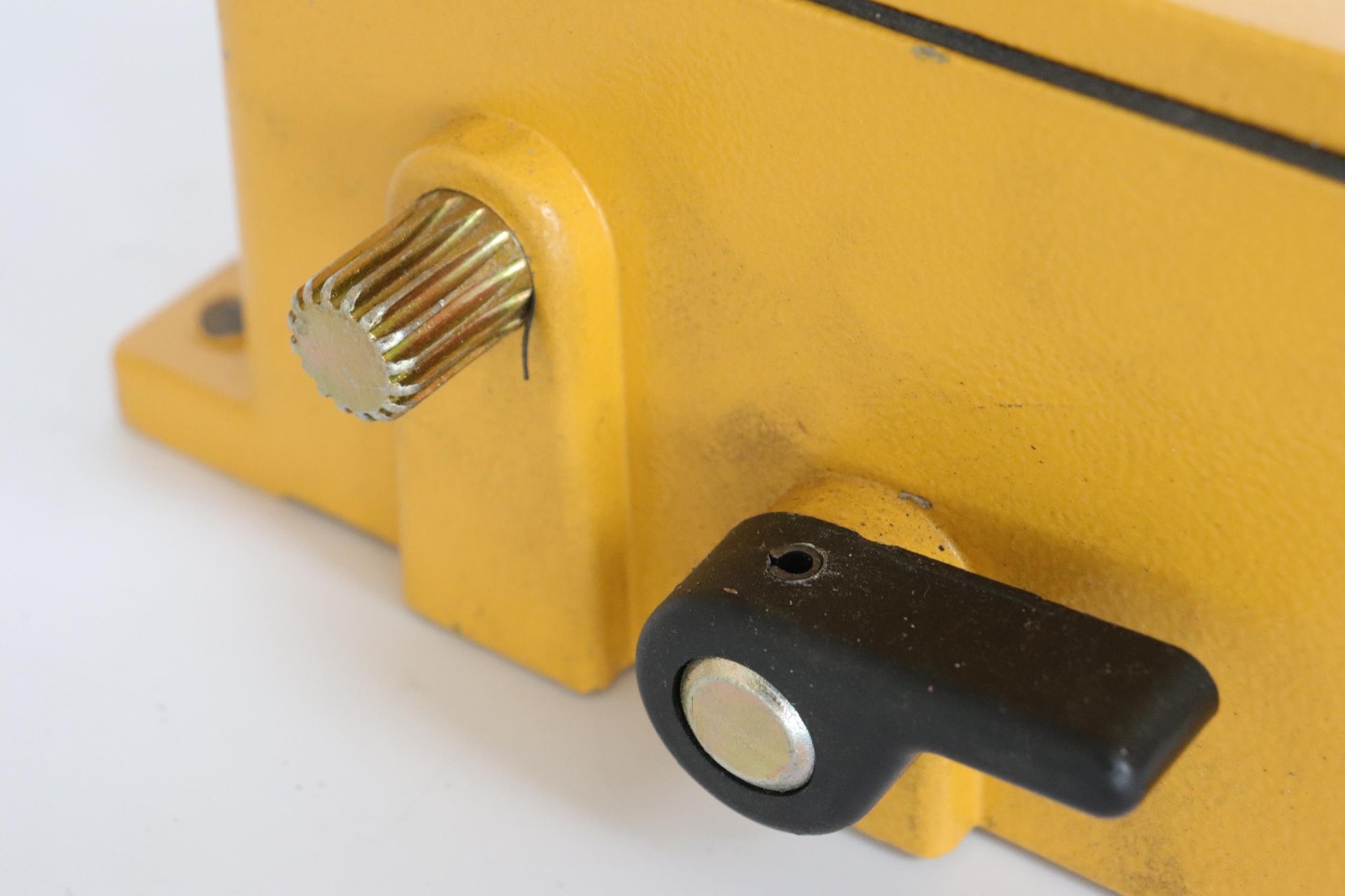

4. 确认现场具备恢复条件后，通过拇指复位旋钮解锁。

开关复位与设备重新启动是不同环节。设备是否恢复运行、怎样执行重新启动，应由配套控制方案和现场操作程序确定。

二、适用工况

说明书列出的应用包括常规及往复式输送机、轮船装卸系统、板式给料输送机、斗式提升机、包装生产线，以及堆料、取料和水平给料系统。

说明书明确不适用于以下场所：

• 无需空气中的氧即可燃烧的物质，或引火物质所形成的粉尘爆炸危险场所。

• 同时存在可燃性粉尘和可燃性气体的爆炸危险场所。

说明书载明防爆合格证编号为CNEx21.4225X。具体项目应核对证书原件中的型号、有效期、适用范围及使用条件，确认与实际交付产品和现场要求一致。

三、参数及条件

电气与动作说明：AC380 V、5 A是说明书列出的额定值，不表示必须给开关接入380 V电源，也不代表任何负载都可按5 A直接切换。控制回路电压、负载性质与接点适用条件应一起确认。

20°为说明书所列动作角度，不是动作精度或角度可调范围。实际动作点、锁定和复位状态应按交付资料及调试结果核对。IP67是外壳防护等级，不能代替整机防爆适用性核对。

拉线距离参考

说明书分别列出：

• 拉线距离不超过75英尺，约22.86 m。

• 开关间距离不超过150英尺，约45.72 m。

这些数值是说明书的布置限制，不等于一只开关在任何现场都能覆盖对应长度。实际布置还需核对固定端、开关位置、拉线支撑与张紧安排，以及各操作位置是否能够可靠触发开关。

四、系统配置

采购时应把开关本体、拉线附件、安装板、电缆和外部控制设备分别列清，避免只确认开关数量而遗漏沿线配套材料。

五、安装与选型要点

1. 从需要操作的位置确定沿线布置

开关安装在输送机架一侧，拉线布置应结合人员通道、设备长度、障碍物及需要覆盖的操作位置确定。询价时提供现场照片或布置图，有助于核对开关数量、固定位置和附件。

2. 核对拉线杆动作空间和线路状态

安装应保证拉线杆在说明书所述±20°方向能够正常动作。固定端、拉线支撑、张紧与转折位置应按对应安装方案核对，避免障碍、松弛或卡滞影响操作。

3. 分别验证触发、锁定、复位和外部停机

安装调试应覆盖预定操作位置，检查拉线动作能否触发信号、开关能否保持锁定、复位操作是否正确，以及控制系统是否执行相应报警和停机动作。

开关输出停机信号与设备完全停稳之间，还涉及控制回路、驱动及机械运行状态，应作为系统联动一起确认。

4. 保持进线、接地与密封状态

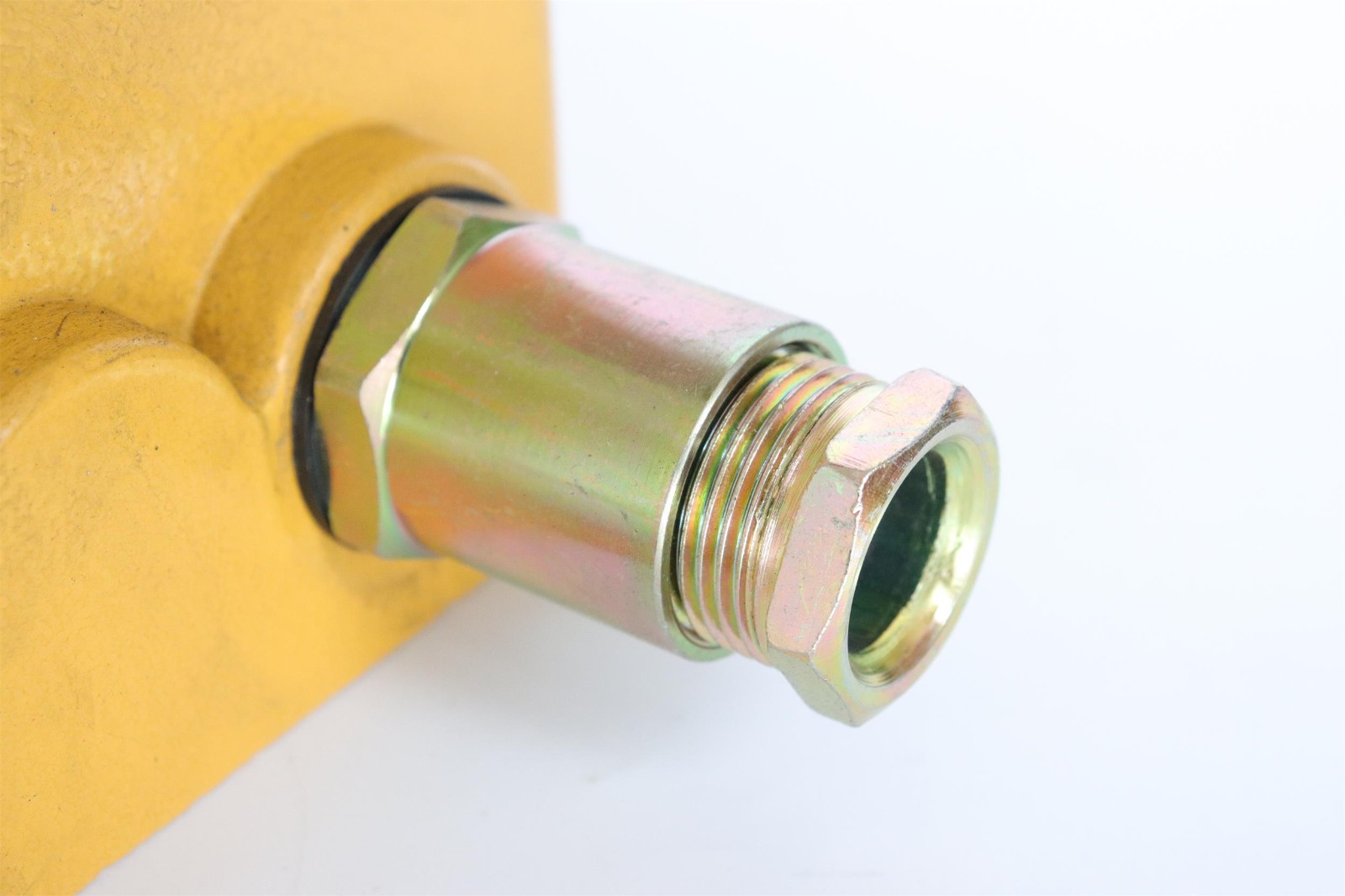

说明书要求按其配套方案进行钢管布线，通过引入装置进线，未使用的密封孔保持封闭。盖板、接线孔及引入装置应保持相应密封状态，接地按交付图纸和现场要求连接。

安装和检修应在设备停机断电并具备相应作业条件后进行。说明书提到接线图贴于上盖密封垫处，实际端子功能应以交付产品标识及图纸核对。

5. 做好沿线检查与维护

说明书要求定期检查开关密封，防止灰尘和水进入盒内。日常检查还应结合现场方案关注安装固定、拉线及附件、动作杆、锁定和复位状态。发现零部件损坏时，应确认适配部件及维修要求，避免自行改变产品结构。

六、常见问题

1. 拉线开关和拉绳开关是什么关系？

两种称呼都用于描述通过拉线或拉绳操作触发的开关。本产品说明书名称为“SPS-2D-3-FM粉尘防爆型拉线开关”，用于设备沿线停机和报警信号操作。采购时应以完整型号、安装方式及接点配置确认产品。

2. 拉一下再松手，设备是否会自动恢复？

按说明书，开关动作后会锁定并保持，需要按压拇指复位旋钮解锁。松开拉线不能被理解为设备自动恢复；开关复位后，设备重新启动仍应按控制方案和操作程序处理。

3. 它与TPS-2D-3-FM跑偏检测开关有什么区别？

SPS-2D-3-FM通过人员拉动沿线拉线触发，说明书列20°动作并保持锁定、手动复位。TPS-2D-3-FM用于皮带推动旋转臂的跑偏检测，其说明书列10°报警、20°停机。两者触发对象与动作方式不同，选型时不能只看相似的型号后缀。

4. 是否自带断绳或松绳报警功能？

这份说明书没有明确给出断绳或松绳检测功能，不能据此将其视为标准配置。项目有这类要求时，应单独提出，并核对产品资料及完整控制方案。

5. 拉线距离能做到多长？能否按45.72 m直接安排一个开关？

不能直接这样安排。说明书区分了拉线距离不超过75英尺和开关间距离不超过150英尺，两者含义不同。应提供实际线路布置，由对应安装方案明确固定、支撑、张紧和操作覆盖要求，并验证各预定位置的触发效果。

6. 能否直接接入现有PLC或停机回路？

应核对回路电压、负载、所需接点形式、动作保持及复位要求。说明书按两只微动开关各使用一对常开触点说明，没有给出本PDF可核对的完整端子接线图。具体接入方式应采用实物标识与随货资料，不能直接套用其他型号的端子定义。

7. 粉尘防爆型是否就能用于粉尘和气体同时存在的场所？

不能。本说明书明确排除了可燃性粉尘与可燃性气体同时存在的爆炸危险场所。实际选型仍需核对对应证书、防爆标志、使用条件及现场要求，不能仅凭“粉尘防爆”名称或IP67决定。

七、说明书下载

资料名称：SPS-2D-3-FM粉尘防爆型拉线开关用户手册（PDF）

手册包含防爆特征、环境条件、电气参数、拉线动作与复位原理、安装示意及维护说明。选型、接线及现场使用应结合实际交付产品资料确认。
